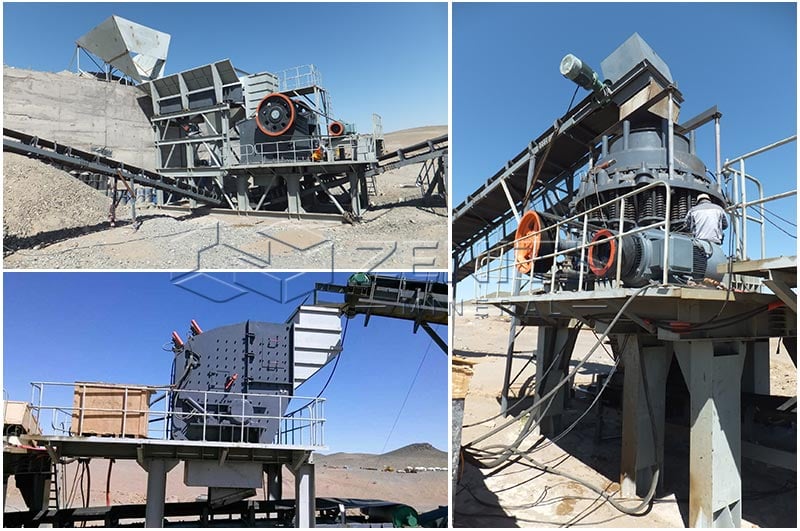

Concasseurs à mâchoires, à percussion ou giratoires : lequel convient le mieux à votre exploitation de gravier?

Choisir le bon concasseur est l’une des décisions les plus importantes dans une installation de concassage de gravier. La machine idéale dépend non seulement du type de gravier traité, mais également de la taille d’alimentation, de la dureté, de l’abrasivité, des dimensions des produits requises, de la forme souhaitée des particules et de la capacité de l’installation.

Les concasseurs à mâchoires, les concasseurs à percussion et les concasseurs à cône présentent chacun des avantages spécifiques. Un concasseur à mâchoires est couramment utilisé pour le concassage primaire et les matériaux de grande taille, tandis que les concasseurs à percussion sont souvent choisis lorsque la forme des particules et un taux de réduction élevé sont prioritaires. Les concasseurs à cône sont particulièrement efficaces pour le concassage secondaire et tertiaire des matériaux durs et abrasifs.

Ce guide explique les différences entre ces trois types de concasseurs et montre comment sélectionner l’option la plus adaptée aux différentes applications de concassage du gravier.

1. Comprendre les exigences du concassage du gravier

1.1 Types de gravier

Le gravier n’est pas un matériau uniforme. Les principales catégories qui influencent le choix du concasseur comprennent :

• Gravier naturel : Souvent constitué d’un mélange de particules arrondies et angulaires déposées par des processus géologiques. Il peut être relativement tendre à moyennement dur.
• Gravier de rivière et galets de rivière : Généralement bien arrondis, lisses et parfois recouverts d’argile ou de limon. Leur forme arrondie et leur résistance à la compression potentiellement plus faible peuvent nécessiter des méthodes de concassage différentes de celles utilisées pour les roches angulaires.
• Gravier concassé : Matériau qui a déjà été traité ou qui provient de roches de carrière abattues. Il a tendance à être plus angulaire et peut contenir une proportion plus élevée de particules dures.
• Gravier dur et abrasif : Dépôts riches en quartz, granite, basalte ou autres matériaux à forte teneur en silice. Ils entraînent une usure accrue et nécessitent des équipements robustes offrant une bonne résistance à l’usure.
• Gisements de gravier mixtes : Combinaisons des catégories ci-dessus, contenant souvent des roches surdimensionnées, des fines, de l’argile ou des matières organiques. Les alimentations mixtes nécessitent une réduction primaire soigneuse et peuvent nécessiter un criblage ou un lavage avant le concassage secondaire.

Chaque type influence la capacité à traiter la taille d’alimentation, le taux de réduction, le taux d’usure et la forme finale des particules.

1.2 Taille de sortie et forme des produits requises

Les produits courants issus des granulats comprennent :

• 0–5 mm sable manufacturé – Utilisé dans le béton et l’asphalte comme remplacement des sables naturels en tant que granulat fin. La forme, la granulométrie et la propreté sont essentielles.
• 5–10 mm – Fractions fines utilisées dans les mélanges de béton et les couches de roulement.
• 10–20 mm – Largement utilisé dans le béton et les couches de base des chaussées en asphalte.
• 20–40 mm – Fractions plus grossières destinées aux couches de base routières, au drainage ou à un concassage ultérieur.

La forme des particules, notamment la cubicité (le degré de proximité des particules avec une forme cubique), influence fortement les performances.

Dans le béton, des granulats bien formés et cubiques améliorent l’ouvrabilité, réduisent la quantité de pâte de ciment nécessaire et améliorent la résistance et la durabilité.

Dans l’asphalte, les particules cubiques favorisent un meilleur emboîtement, une meilleure stabilité et une meilleure résistance à l’orniérage. Les particules plates ou allongées augmentent les vides, accroissent la demande en liant et peuvent réduire les performances structurelles.

Les concasseurs produisant une proportion plus élevée de particules cubiques sont donc privilégiés lorsque les exigences relatives à la forme sont strictes.

1.3 Capacité et exigences de production

La taille de l’installation guide également le choix des équipements :

• Petites exploitations de gravier (généralement moins de 50–100 TPH) – Elles privilégient souvent la simplicité, un investissement initial réduit et la flexibilité. Un seul concasseur primaire ou un circuit compact à deux étapes peut suffire.
• Installations de 50–100 TPH – Courantes chez les fournisseurs régionaux. Elles associent généralement un concasseur primaire à une machine secondaire et à un système de criblage.
• Installations de 100–300 TPH – Exploitations de taille moyenne qui utilisent fréquemment des circuits à plusieurs étapes pour obtenir une meilleure efficacité et une plus grande variété de produits.
• Exploitations de 300–500+ TPH – Grandes carrières ou gravières à fort volume. Elles nécessitent des concasseurs primaires à haute capacité, des étapes secondaires/tertiaires robustes et souvent un contrôle automatisé afin de maintenir une production régulière et de réduire les temps d’arrêt.

Plus la capacité est élevée, plus la durée de vie des pièces d’usure, l’efficacité énergétique et la capacité à traiter une alimentation variable sans arrêts fréquents deviennent importantes.

2. Qu’est-ce qu’un concasseur à mâchoires ?

Un concasseur à mâchoires est un concasseur par compression qui réduit le matériau entre une mâchoire fixe et une mâchoire mobile. Il est largement utilisé comme concasseur primaire, car il peut accepter des matériaux d’alimentation relativement gros.

2.1 Avantages des concasseurs à mâchoires pour le gravier

Les concasseurs à mâchoires offrent plusieurs avantages pour les exploitations de gravier :

• Traite de grandes tailles d’alimentation : Les grosses roches provenant directement de la carrière peuvent être réduites.
• Adapté au concassage primaire : Ils sont généralement installés au début d’un circuit de concassage.
• Conception simple et robuste : La structure mécanique est relativement simple.
• Efficace pour les matériaux durs et abrasifs : Le concassage par compression convient bien à de nombreuses applications sur roches dures et graviers.
• Bon choix pour les carrières et gravières : Les concasseurs à mâchoires peuvent assurer une réduction primaire fiable de la taille des matériaux.

Un concasseur à mâchoires est particulièrement utile lorsque l’alimentation brute contient de grosses pierres qui ne peuvent pas être traitées efficacement par un concasseur secondaire.

2.2 Quand choisir un concasseur à mâchoires ?

Un concasseur à mâchoires constitue un choix approprié lorsque :

• Les roches provenant directement de la carrière sont de grande taille.
• Une réduction primaire de la taille est nécessaire.
• Le matériau est dur ou abrasif.
• Un concasseur secondaire sera utilisé ensuite.
• L’exploitation nécessite une solution de concassage primaire robuste et relativement simple.

Dans de nombreuses installations de gravier, le concasseur à mâchoires constitue la première grande étape de concassage avant que le matériau soit criblé puis envoyé vers un concasseur à cône ou à percussion.

3. Qu’est-ce qu’un concasseur à percussion ?

Un concasseur à percussion utilise la force d’impact pour fragmenter le matériau. Selon sa conception, le matériau est accéléré contre des surfaces d’impact ou contre d’autres matériaux, ce qui permet une réduction importante de la taille et une amélioration de la forme des particules.

3.1 Avantages des concasseurs à percussion pour le gravier

Les concasseurs à percussion sont particulièrement intéressants lorsque la forme du produit est importante.

Les principaux avantages comprennent :

• Produit des granulats cubiques : Correctement exploités, les concasseurs à percussion peuvent produire des particules présentant une forme favorable.
• Bonne mise en forme des particules : L’action d’impact peut réduire les particules allongées et plates.
• Taux de réduction élevé : Une seule étape peut permettre une réduction importante de la taille.
• Peut simplifier certains circuits de concassage : Dans les applications appropriées, une réduction élevée peut diminuer le nombre d’étapes de concassage.
• Utile lorsque la forme des granulats est importante : Cela peut être particulièrement intéressant pour le béton, l’asphalte et d’autres applications exigeantes en matière de granulats.

Cependant, le concassage par percussion peut entraîner une usure plus importante lors du traitement de matériaux très abrasifs. Les caractéristiques du matériau doivent donc être évaluées avant de choisir un concasseur à percussion.

3.2 Quand choisir un concasseur à percussion ?

Un concasseur à percussion peut être approprié lorsque l’exploitation privilégie :

• Des granulats cubiques.
• Une bonne forme des particules.
• Un taux de réduction élevé.
• Du gravier ou de la roche tendre à moyennement dure.
• Les applications de couches de base routières et de granulats pour béton.

Il peut être particulièrement utile lorsque les spécifications du produit final accordent une grande importance à la forme des particules.

4. Qu’est-ce qu’un concasseur à cône ?

Un concasseur à cône utilise la compression pour broyer le matériau entre un manteau et un concave. Il est couramment utilisé après le concassage primaire pour la réduction secondaire ou tertiaire de la taille.

4.1 Avantages des concasseurs à cône pour le gravier

Les concasseurs à cône offrent plusieurs avantages importants :

• Excellent pour le concassage secondaire et tertiaire : Ils sont conçus pour réduire davantage les matériaux après le concassage primaire.
• Traite les matériaux durs et abrasifs : Ils sont largement utilisés dans les applications exigeantes de production de granulats.
• Produit des granulats relativement homogènes : Une exploitation correcte peut fournir une granulométrie stable.
• Adapté aux opérations à haute capacité : Les concasseurs à cône peuvent être intégrés dans de grandes installations commerciales de concassage.
• Bon contrôle de la taille du produit : Les réglages du concasseur et le choix de la chambre permettent un contrôle efficace de la production.

Les concasseurs à cône sont souvent privilégiés lorsqu’une exploitation de gravier a besoin d’une étape secondaire ou tertiaire fiable et que le matériau est trop dur ou abrasif pour un concassage par percussion efficace.

4.2 Quand choisir un concasseur à cône ?

Envisagez un concasseur à cône lorsque :

• Un concasseur à mâchoires a déjà réduit l’alimentation.
• Le gravier est dur ou abrasif.
• Une granulométrie régulière est requise.
• L’exploitation nécessite un concassage secondaire ou tertiaire.
• La capacité de production est relativement élevée.
• Une longue durée de vie des pièces d’usure constitue un facteur important.

Les concasseurs à cône sont particulièrement utiles pour produire des granulats de dimensions intermédiaires et fines à partir de graviers durs.

5. Quel concasseur convient le mieux aux différents types de gravier ?

Il n’existe pas un seul concasseur qui soit le meilleur pour toutes les exploitations de gravier. Le choix approprié dépend du matériau et de l’objectif de production.

5.1 Concasseur à mâchoires pour le gravier de grande taille et dur

Pour le gravier de grande taille et dur, un concasseur à mâchoires constitue souvent une solution efficace pour la première étape.

Le concasseur à mâchoires peut accepter une alimentation de grande taille et effectuer une réduction primaire avant que le matériau n’entre dans un concasseur secondaire. Cette configuration est particulièrement utile dans les gravières où l’alimentation contient des pierres surdimensionnées.

Un procédé typique peut être :

Alimentateur → Concasseur à mâchoires → Crible → Concasseur secondaire

Les matériaux surdimensionnés peuvent être renvoyés dans le circuit de concassage, tandis que les matériaux de taille appropriée sont séparés en produits finis.

5.2 Concasseur à percussion pour le gravier tendre ou moyennement dur

Pour le gravier tendre à moyennement dur, un concasseur à percussion peut offrir une réduction élevée tout en améliorant la forme des particules.

Cette option est particulièrement intéressante lorsque le granulat final doit être relativement cubique. Selon la taille de l’alimentation et la conception spécifique de la machine, il peut parfois être utilisé comme concasseur primaire ou secondaire.

Un circuit simplifié pourrait être :

Alimentateur → Concasseur à percussion → Crible → Granulats finis

Cette configuration peut être efficace pour les exploitations où une réduction élevée et la mise en forme des granulats sont plus importantes que la résistance maximale à l’usure.

5.3 Concasseur à cône pour le gravier dur et abrasif

Les concasseurs à cône sont bien adaptés au gravier dur et abrasif, notamment après le concassage primaire.

Une configuration typique est :

Alimentateur → Concasseur à mâchoires → Concasseur à cône → Crible

Le concasseur à mâchoires traite l’alimentation de grande taille, tandis que le concasseur à cône effectue la réduction secondaire. Les matériaux surdimensionnés après criblage peuvent être renvoyés vers le concasseur à cône pour fonctionner en circuit fermé.

Cette configuration est largement applicable lorsque l’installation nécessite des granulats de dimensions régulières et des performances fiables avec des matériaux abrasifs.

5.4 Mâchoires + cône pour le gravier dur

Un circuit associant concasseur à mâchoires et concasseur à cône constitue une solution courante pour le gravier dur.

Le concasseur à mâchoires effectue le concassage primaire, réduisant les grosses roches à une taille adaptée au concasseur à cône. Le cône assure ensuite la réduction secondaire ou tertiaire.

Par exemple :

Alimentateur vibrant → Concasseur à mâchoires → Crible → Concasseur à cône → Crible final

Selon les produits requis, le circuit peut comprendre un convoyeur de retour pour renvoyer les matériaux surdimensionnés vers le concasseur à cône.

Cette configuration est particulièrement utile pour les exploitations à fort volume traitant du gravier dur et abrasif.

5.5 Mâchoires + percussion pour des granulats bien formés

Un concasseur à mâchoires suivi d’un concasseur à percussion peut être avantageux lorsque l’on a besoin à la fois de traiter une alimentation de grande taille et d’améliorer la forme des granulats.

Le concasseur à mâchoires effectue la réduction primaire, tandis que le concasseur à percussion assure une réduction supplémentaire et la mise en forme des particules.

Un circuit typique est :

Alimentateur → Concasseur à mâchoires → Concasseur à percussion → Crible

Cette combinaison peut convenir au gravier tendre à moyennement dur lorsque la forme du produit constitue une spécification majeure.

5.6 Mâchoires + cône + VSI pour du sable manufacturé de haute qualité

Lorsqu’une exploitation a besoin de granulats fins de haute qualité ou de sable manufacturé, un circuit à trois étapes peut être envisagé.

Une configuration typique est :

Alimentateur vibrant → Concasseur à mâchoires → Concasseur à cône → VSI → Crible → Lavage/classification du sable

Le concasseur à mâchoires effectue la réduction primaire, le concasseur à cône assure le concassage secondaire ou tertiaire, et la machine de fabrication de sable VSI permet une mise en forme supplémentaire des particules ainsi qu’un concassage fin.

L’étape VSI peut être particulièrement utile pour produire du sable manufacturé de 0–5 mm et lorsque la forme des particules et la granulométrie nécessitent un contrôle supplémentaire.

Selon le matériau d’alimentation et les spécifications du produit, le circuit final peut également comprendre un crible vibrant, un classificateur ou un système de lavage du sable.

6. FAQ

1. Un concasseur à mâchoires ou un concasseur à cône est-il meilleur pour le gravier ?

Les concasseurs à mâchoires sont généralement utilisés pour le concassage primaire, tandis que les concasseurs à cône sont couramment utilisés pour le concassage secondaire ou tertiaire.

2. Quel concasseur convient le mieux au gravier dur et abrasif ?

Les concasseurs à cône et à mâchoires peuvent être utilisés, selon que le besoin concerne le concassage primaire ou le concassage secondaire/tertiaire.

3. Un concasseur à mâchoires peut-il concasser directement du gravier ?

Oui. Il convient au concassage primaire, mais un concasseur secondaire peut néanmoins être nécessaire pour obtenir les dimensions et les spécifications de produit souhaitées.

4. Un concasseur à cône peut-il être utilisé comme concasseur primaire pour le gravier ?

En général, les concasseurs à cône sont plus couramment utilisés après une première réduction de la taille, bien que les équipements et les applications spécifiques puissent varier.

7. Conclusion

Les concasseurs à mâchoires, à percussion et à cône jouent chacun un rôle important dans le concassage du gravier.

Les concasseurs à mâchoires constituent généralement le meilleur choix pour le concassage primaire et les matériaux d’alimentation volumineux et durs. Les concasseurs à percussion sont intéressants lorsque la réduction élevée et la forme cubique des particules sont prioritaires, notamment avec des matériaux tendres à moyennement durs adaptés. Les concasseurs à cône sont couramment privilégiés pour le concassage secondaire et tertiaire du gravier dur et abrasif.

Pour de nombreuses exploitations, la meilleure solution ne consiste pas à choisir un seul concasseur, mais à concevoir un circuit complet de concassage. Une configuration mâchoires + cône peut être efficace pour le gravier dur, tandis qu’un circuit mâchoires + percussion peut être préférable lorsque la forme des granulats est prioritaire. Lorsqu’un sable manufacturé de haute qualité est requis, une configuration mâchoires + cône + VSI peut assurer un concassage et une mise en forme supplémentaires.

En définitive, le choix du concasseur doit être basé sur des essais réels du matériau, les dimensions d’alimentation et des produits, la capacité requise, les caractéristiques d’usure, les spécifications des produits et la conception globale de l’installation, plutôt que sur le seul type de concasseur.
