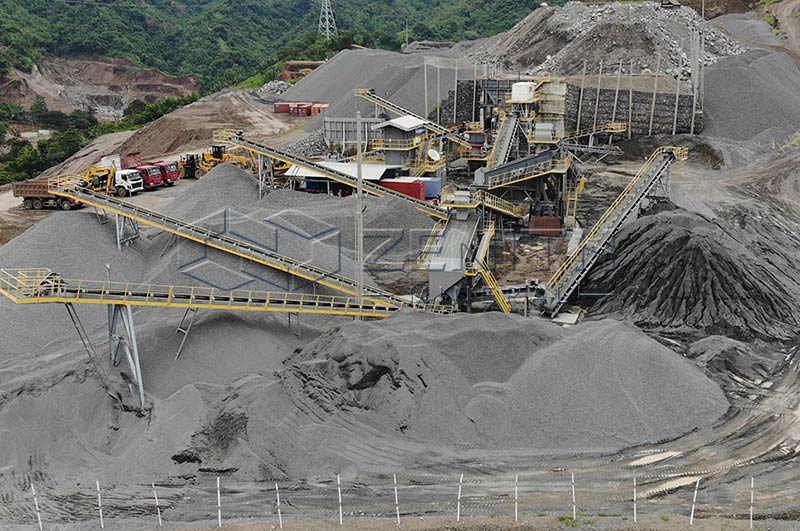

Types de concasseurs pour production de sable manufacturé

1. Exigences relatives au sable manufacturé de haute qualité

Un sable manufacturé de haute qualité doit répondre à des normes strictes en matière de propriétés physiques et de granulométrie afin de garantir son adéquation aux applications de béton, de mortier et d’asphalte. Contrairement au sable naturel, le sable manufacturé (M-sand) est conçu de manière industrielle, ce qui permet aux producteurs d’optimiser ses caractéristiques — à condition que le processus soit bien contrôlé.

Distribution granulométrique

La taille des particules du M-sand varie généralement de 0 à 4,75 mm. Une distribution granulométrique bien équilibrée est essentielle pour obtenir une bonne ouvrabilité et une résistance élevée du béton.

• Fraction grossière : améliore la résistance et réduit le retrait
• Fraction fine : améliore l’ouvrabilité et la finition
• Granulométrie équilibrée : minimise les vides et réduit la consommation de ciment

Des normes telles que ASTM C33 et IS 383 définissent les zones granulométriques acceptables. Par exemple, la norme IS 383 divise les granulats fins en Zones I à IV selon le module de finesse, les Zones II et III étant généralement privilégiées pour le béton.

Forme et texture des particules

• La forme des particules influence fortement les performances du béton.
• Particules cubiques : préférées en raison d’un meilleur compactage, d’une résistance accrue et d’une meilleure adhérence
• Particules plates ou allongées : indésirables car elles réduisent l’ouvrabilité et augmentent les vides
• Les concasseurs VSI (Vertical Shaft Impact) sont largement utilisés dans la production de M-sand car ils produisent des particules cubiques bien formées grâce au concassage pierre sur pierre.

Teneur en fines et contrôle des poussières

• Les fines (particules inférieures à 75 microns) doivent être soigneusement contrôlées.
• Un excès de fines peut augmenter la demande en eau et réduire la résistance du béton
• Une quantité insuffisante de fines peut entraîner une mauvaise cohésion et une ségrégation

La teneur acceptable en fines varie généralement entre 5 % et 15 %, selon l’application et les normes en vigueur. Des systèmes de suppression des poussières, des classificateurs à air ou des unités de lavage sont souvent utilisés pour réguler cette teneur.

Normes et spécifications

Plusieurs normes internationales définissent la qualité du sable manufacturé :

• ASTM C33 (États-Unis) : spécifie les exigences de granulométrie, de propreté et de durabilité
• IS 383 (Inde) : couvre les zones granulométriques, les limites de fines et les caractéristiques de forme
• EN 12620 (Europe) : définit les exigences relatives aux granulats pour béton

Le respect de ces normes garantit des performances constantes dans les applications de construction et améliore l’acceptation sur le marché.

2. Aperçu du processus de concassage dans la production de M-sand

La production de M-sand comprend plusieurs étapes de concassage et de mise en forme afin d’obtenir la taille, la forme et la granulométrie souhaitées. Chaque étape joue un rôle spécifique dans la réduction de la taille des roches et l’amélioration de la qualité des particules.

Concassage primaire

La première étape consiste à réduire de grandes roches d’alimentation (généralement de 500 à 1000 mm) en tailles manipulables.

• Équipement : concasseur à mâchoires
• Taille de sortie : 100–250 mm
• Objectif : réduction initiale de taille avec un débit élevé

Les concasseurs à mâchoires sont privilégiés pour leur capacité à traiter des matériaux durs et abrasifs comme le granit et le basalte.

Concassage secondaire

À cette étape, le matériau est davantage réduit et partiellement mis en forme.

• Équipement : concasseur à cône ou concasseur à percussion
• Taille de sortie : 20–75 mm
• Objectif : réduction intermédiaire de taille et préparation au concassage fin

Les concasseurs à cône sont généralement utilisés pour les roches dures, tandis que les concasseurs à percussion sont choisis lorsque l’amélioration de la forme des particules est prioritaire.

Étape tertiaire / mise en forme

Il s’agit de l’étape la plus critique pour produire un M-sand de haute qualité.

• Équipement : concasseur VSI
• Taille de sortie : 0–4,75 mm
• Objectif : réduction finale de taille et mise en forme des particules

Le concasseur VSI utilise des rotors à haute vitesse pour accélérer les particules, provoquant leur collision et leur fracture selon leurs lignes naturelles. Cela produit des particules cubiques avec un minimum de microfissures.

Criblage et classification

Après le concassage, le matériau est criblé afin de séparer le sable des particules surdimensionnées.

• Les cribles vibrants classent les matériaux en différentes fractions granulométriques
• Les matériaux surdimensionnés sont renvoyés vers le concasseur
• Le sable fin est collecté comme produit final

Les systèmes avancés peuvent inclure des classificateurs à air ou des unités de lavage afin de contrôler les fines et améliorer la propreté.

Flux de processus simplifié

Roche → Concasseur primaire → Concasseur secondaire → VSI / Mise en forme → Criblage → Sable

Ce système en boucle fermée garantit une qualité constante du produit et une utilisation efficace des matières premières.

3. Principaux types de concasseurs utilisés dans les installations de M-sand

Concasseur à mâchoires

Les concasseurs à mâchoires constituent la base du concassage primaire dans les installations de M-sand.

• Particulièrement adaptés aux grandes tailles d’alimentation et aux rapports de réduction élevés
• Capables de traiter des matériaux durs et abrasifs
• Conception simple avec faibles besoins de maintenance

Ils produisent une sortie relativement grossière, idéale pour alimenter les concasseurs secondaires.

Concasseur à cône

Les concasseurs à cône sont largement utilisés aux étapes secondaires et tertiaires, notamment pour les applications sur roches dures.

• Excellents pour le granit, le basalte et d’autres matériaux abrasifs
• Produisent une sortie régulière et bien graduée
• Coût d’usure inférieur à celui des concasseurs à percussion dans les conditions de roche dure

Cependant, les concasseurs à cône seuls ne peuvent pas produire un M-sand de haute qualité en raison de leurs capacités limitées de mise en forme.

Concasseur à percussion

Les concasseurs à percussion sont utiles lorsque la forme des particules est une priorité.

• Produisent des particules mieux formées que les concasseurs à cône
• Conviennent aux matériaux tendres à moyennement durs
• Coûts d’usure plus élevés avec les roches abrasives

Ils sont souvent utilisés en combinaison avec des concasseurs VSI pour améliorer la qualité globale du produit.

Concasseur VSI (impact à axe vertical)

Le concasseur VSI est la machine la plus importante dans la production de M-sand.

• Produit un sable cubique et bien gradué
• Permet un contrôle précis de la distribution granulométrique
• Utilise des mécanismes de concassage pierre sur pierre ou pierre sur métal

Dans les installations modernes de M-sand, le VSI est considéré comme indispensable pour obtenir une production de haute qualité.

4. Configurations courantes des installations de production de M-sand

Les installations réelles de M-sand équilibrent la capacité, le type de roche, la qualité souhaitée et les coûts.

Mâchoires + Cône + VSI (la plus courante) :

Cette configuration polyvalente et robuste traite efficacement les roches dures comme le granit ou le basalte. Le concasseur à mâchoires effectue la réduction primaire, un ou plusieurs concasseurs à cône assurent le concassage secondaire/tertiaire, et le VSI réalise la mise en forme finale et la production de sable. Cette configuration offre une excellente forme cubique, un bon contrôle granulométrique et un débit élevé. Plusieurs étapes de criblage optimisent le flux. Cette configuration est largement utilisée pour le sable de béton haut de gamme.

Mâchoires + HSI + VSI :

Adaptée aux roches plus tendres ou moins abrasives (par exemple le calcaire). Le concasseur HSI remplace ou complète les concasseurs à cône afin d’améliorer plus tôt la forme des particules dans le processus. Cela peut être plus rentable avec une usure réduite sur certains matériaux, tout en utilisant le VSI pour l’optimisation finale.

Systèmes uniquement à cône vs systèmes basés sur le VSI :

Les systèmes basés uniquement sur des concasseurs à cône peuvent produire des granulats acceptables, mais génèrent souvent davantage de particules plates et moins de fines, limitant ainsi la qualité du sable sans traitement supplémentaire. Les systèmes basés sur le VSI sont supérieurs pour le sable manufacturé car ils privilégient la forme des particules et la production de fines.

5. FAQ

1. Quelle taille de concasseur à mâchoires mobile est la meilleure pour le calcaire ?

Cela dépend de vos besoins de production. Les petits projets peuvent nécessiter 50–100 TPH, tandis que les grandes carrières peuvent exiger des machines de plus de 300 TPH.

2. Quel est le coût moyen d’un concasseur à mâchoires mobile ?

Les prix varient généralement entre 100 000 $ et plus de 1 000 000 $, selon la taille, la marque et les fonctionnalités.

3. Quelle est la durée de vie des plaques de mâchoire lors du concassage du calcaire ?

Le calcaire étant relativement tendre, les plaques de mâchoire peuvent durer plus longtemps — souvent plusieurs mois à un an, selon l’utilisation.

4. Un concasseur à mâchoires mobile est-il meilleur qu’un concasseur fixe ?

Oui, pour les projets nécessitant mobilité et flexibilité. Les concasseurs fixes sont mieux adaptés aux opérations permanentes à grand volume.
