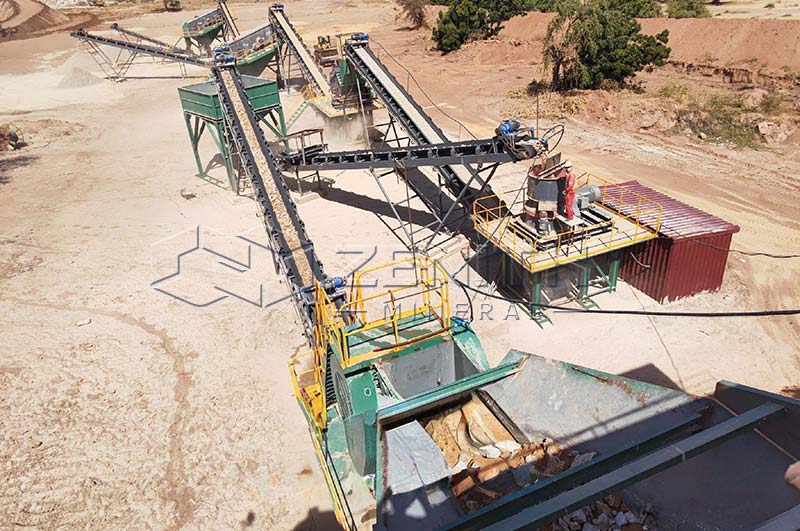

Installation d'une unité de concassage de calcaire : guide du concassage primaire, secondaire et tertiaire

1. Introduction à la configuration d’une installation de concassage de calcaire

Le calcaire est l’une des matières premières les plus utilisées dans la production de ciment, la fabrication de granulats de construction, la construction routière et le traitement des minéraux industriels. Cependant, les gisements naturels de calcaire contiennent souvent de gros blocs de roche qui doivent être réduits à des dimensions spécifiques avant de pouvoir être utilisés dans les applications en aval. Une installation de concassage de calcaire bien conçue transforme le calcaire brut en produits de granulométrie homogène grâce à l’alimentation, au concassage, au criblage et au transport.

Le processus de concassage comprend généralement trois étapes : le concassage primaire, secondaire et tertiaire. Chaque étape remplit une fonction différente, depuis la fragmentation des gros blocs de roche en morceaux de taille adaptée jusqu’à la production de granulats fins et de sable manufacturé.

Pourquoi le calcaire doit-il être concassé et criblé ?

Le calcaire est extrait des carrières sous différentes dimensions, et sa granulométrie naturelle répond rarement aux exigences des utilisateurs finaux. Le concassage réduit la roche aux dimensions requises, tandis que le criblage sépare le matériau en différentes fractions granulométriques.

Le calcaire traité peut être utilisé pour :

• La production de ciment : Préparer la matière première calcaire en vue des opérations ultérieures de traitement et de broyage.
• Les granulats de construction : Produire des matériaux destinés au béton, aux fondations et aux projets de construction.
• La construction routière : Fabriquer des pierres concassées pour les couches de fondation, les sous-couches routières et les mélanges d’asphalte.
• Les applications industrielles : Fournir du calcaire pour la production de chaux, la métallurgie, l’agriculture et d’autres opérations de traitement des minéraux.
• Le sable manufacturé : Produire des granulats fins pour le béton et le mortier lorsque les propriétés du matériau et les spécifications du produit le permettent.

Avantages d’une installation de concassage bien conçue

Une installation de concassage de calcaire correctement configurée présente plusieurs avantages :

• Une meilleure efficacité de production : L’adéquation entre la capacité des concasseurs et les débits d’alimentation réduit les goulots d’étranglement.
• Une qualité de produit constante : Des opérations de concassage et de criblage adaptées améliorent la distribution granulométrique.
• Des coûts d’exploitation réduits : Le choix d’équipements appropriés contribue à maîtriser la consommation d’énergie et les dépenses liées aux pièces d’usure.
• Une production flexible : Plusieurs cribles et des réglages de concassage ajustables permettent de produire différentes granulométries de granulats.
• Une meilleure fiabilité opérationnelle : Une circulation correcte des matériaux, la suppression des poussières et un accès facilité pour la maintenance contribuent à limiter les arrêts imprévus.

La configuration la plus adaptée dépend de la taille maximale d’alimentation du calcaire brut, de sa dureté, de son abrasivité, de sa teneur en humidité, de la capacité de production requise et des spécifications des produits finis.

2. Tableau de référence pour le choix des équipements

Le tableau suivant présente les équipements recommandés pour chaque étape du concassage ainsi que leurs principales fonctions.

Étape de concassage	Équipement recommandé	Fonction principale	Application typique
Primaire	Concasseur à mâchoires	Fragmenter les gros blocs de calcaire	Réduction granulométrique initiale
Primaire, grande échelle	Concasseur giratoire	Concassage primaire continu à haut débit	Grandes exploitations de carrières
Secondaire	Concasseur à percussion	Réduire la taille et améliorer la forme des particules	Calcaire tendre à moyennement abrasif
Secondaire	Concasseur à cône	Réduire davantage la taille d’une alimentation adaptée	Applications à forte usure lorsque les conditions le permettent
Tertiaire	Machine de fabrication de sable VSI	Concassage fin et façonnage des particules	Sable manufacturé et granulats cubiques
Toutes les étapes	Crible vibrant	Séparer les matériaux selon leur granulométrie	Classification des produits et retour des matériaux surdimensionnés
Alimentation	Alimentateur vibrant	Alimenter l’installation à un débit contrôlé	Alimentation stable de l’ensemble de l’installation

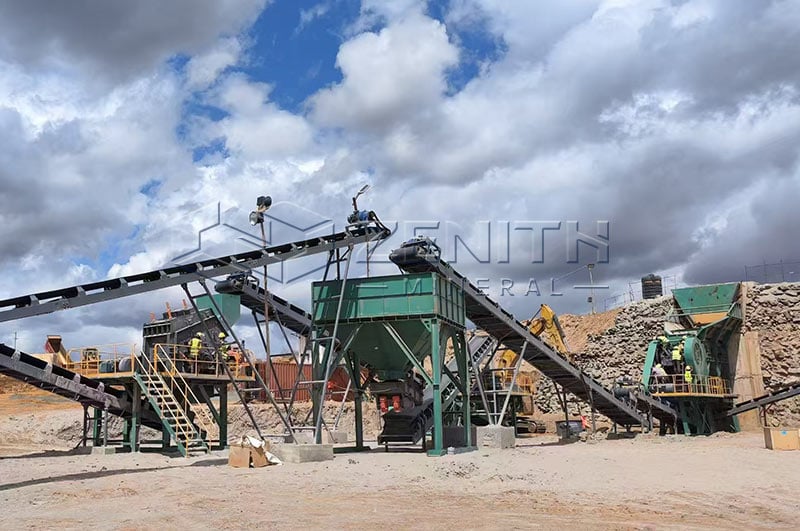

3. Concassage primaire : réduction des gros blocs de calcaire

Le concassage primaire constitue la première étape et souvent la plus exigeante du processus. Son objectif n’est pas nécessairement de produire un matériau fini, mais de réduire les gros blocs de calcaire en morceaux que les convoyeurs, les cribles et les concasseurs en aval peuvent traiter efficacement.

Équipements recommandés

Concasseur à mâchoires

Le concasseur à mâchoires est le choix le plus courant pour le concassage primaire du calcaire. Il accepte de gros matériaux d’alimentation, traite efficacement les matériaux de carrière de granulométrie variable et assure une réduction grossière fiable. Il convient particulièrement aux installations de petite et moyenne capacité ainsi qu’aux applications de concassage mobile.

Concasseur giratoire

Le concasseur giratoire convient davantage aux grandes exploitations de carrières fonctionnant en continu et nécessitant un débit élevé. Il traite efficacement de grands volumes, mais exige des caractéristiques d’alimentation appropriées, une emprise au sol plus importante et généralement un investissement initial plus élevé.

Alimentateur vibrant

L’alimentateur vibrant régule le débit de calcaire entre la trémie et le concasseur primaire. Une alimentation régulière évite la surcharge du concasseur, améliore le débit de production et protège les équipements en aval contre les variations de flux de matériaux.

Principaux critères de configuration

Lors de la conception de l’étape primaire, tenez compte des éléments suivants :

• Taille maximale d’alimentation : Le plus gros bloc de calcaire attendu doit pouvoir entrer sans difficulté dans l’ouverture d’alimentation du concasseur.
• Débit requis : La capacité de l’installation doit être dimensionnée en tonnes par heure (t/h) en fonction de la production de pointe, et pas uniquement de la demande moyenne.
• Abrasivité et dureté : Bien que le calcaire soit généralement moins abrasif que le granite ou le basalte, sa teneur en silice et ses impuretés peuvent accélérer l’usure.
• Teneur en humidité et en argile : Un calcaire humide et collant peut obstruer les cribles et provoquer des accumulations de matériaux. Des barreaux de scalpage, un précriblage ou une conception adaptée de l’alimentateur peuvent alors être nécessaires.
• Élimination des fines : Un crible à barreaux ou un crible de scalpage installé avant le concasseur à mâchoires peut éliminer les fines et les matériaux sous-dimensionnés, réduisant ainsi la charge du concasseur et améliorant son efficacité.
• Réglage de décharge : La granulométrie en sortie du concasseur primaire doit être compatible avec la taille d’alimentation admissible du concasseur secondaire et avec l’objectif global de production.

Les concasseurs primaires réduisent généralement les matériaux à une taille pouvant être traitée par les équipements secondaires. Les réglages primaires se situent souvent entre environ 4 et 6 pouces, bien que le réglage approprié dépende de la conception de l’installation.

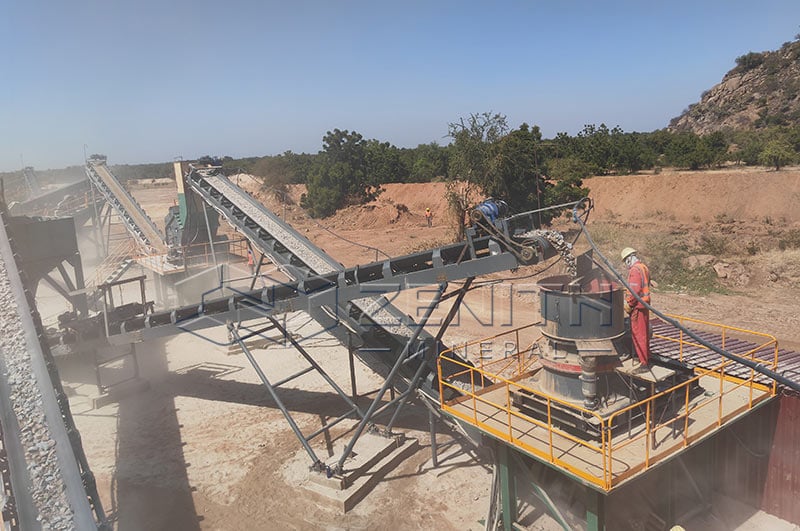

4. Concassage secondaire : obtenir la granulométrie intermédiaire requise

Le concassage secondaire réduit les matériaux provenant du concasseur primaire à une granulométrie intermédiaire et prépare le calcaire pour le criblage final ou le concassage tertiaire. Cette étape influence fortement la capacité de l’installation, la forme des particules et les coûts d’usure.

Équipements recommandés

Concasseur à percussion

Le concasseur à percussion est souvent privilégié pour le calcaire, car cette roche est relativement tendre à moyennement abrasive. Le concassage par percussion utilise des impacts à grande vitesse pour fragmenter le matériau, ce qui permet d’obtenir une bonne forme des particules et une proportion plus élevée de grains cubiques. Cette solution est particulièrement adaptée à la production de granulats pour le béton, les routes ou les enrobés bitumineux.

Concasseur à cône

Le concasseur à cône convient lorsque le calcaire est plus dur ou plus abrasif, ou lorsque l’installation nécessite une capacité de réduction élevée avec un réglage de décharge contrôlé. Les concasseurs à cône sont polyvalents pour les applications secondaires et peuvent fournir une production régulière lorsqu’ils fonctionnent avec des réglages stables.

Principaux critères de configuration

L’étape secondaire doit être sélectionnée en fonction des critères suivants :

• Granulométrie et dimensions du matériau entrant : Un matériau trop gros ou contenant une proportion excessive de fines peut réduire l’efficacité du concasseur.
• Taux de réduction requis : Le concasseur secondaire doit réduire les matériaux issus du concassage primaire à la taille exigée par le concasseur tertiaire ou le crible final.
• Capacité du concasseur et réglage de décharge : Le concasseur doit traiter le débit cible de l’installation en t/h sans générer une charge circulante excessive.
• Coût des pièces d’usure : Les concasseurs à percussion peuvent consommer davantage de barres d’impact avec les matériaux abrasifs, tandis que les concasseurs à cône utilisent des blindages et des manteaux.
• Forme des particules : Les concasseurs à percussion offrent généralement un meilleur façonnage des granulats calcaires, tandis que les concasseurs à cône peuvent être préférables pour les matériaux plus durs ou les besoins de réduction à plus forte capacité.
• Criblage en circuit fermé : Un crible vibrant placé après le concasseur secondaire sépare les produits conformes et renvoie les matériaux surdimensionnés vers le concasseur pour un traitement supplémentaire.

Le concassage secondaire en circuit fermé est souvent utilisé lorsqu’une granulométrie précise est requise. Il améliore le rendement, mais augmente la charge circulante. La capacité des convoyeurs, des cribles et des concasseurs doit donc être soigneusement harmonisée.

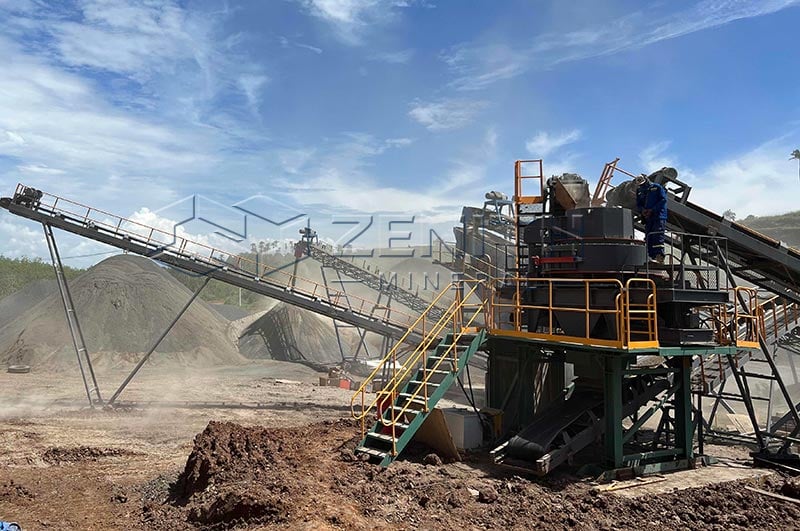

5. Concassage tertiaire : produire des granulats fins et du sable manufacturé

Une étape de concassage tertiaire est nécessaire lorsque l’installation doit produire des granulats fins, des granulats cubiques, du sable manufacturé ou des matériaux présentant une granulométrie strictement contrôlée. Elle assure la réduction finale et le façonnage nécessaires à l’obtention de produits haut de gamme.

Équipements recommandés

Machine de fabrication de sable VSI

Le concasseur à percussion à axe vertical (VSI) est la machine privilégiée pour le façonnage des particules de calcaire et la production de sable manufacturé. Il utilise des impacts à grande vitesse pour fragmenter et façonner le matériau, produisant des particules plus cubiques et améliorant l’angularité des granulats fins. Les concasseurs VSI sont largement utilisés pour la fabrication de sable manufacturé et de granulats façonnés de qualité supérieure.

Concasseur à cône

Un concasseur à cône peut être utilisé au stade tertiaire lorsqu’une réduction granulométrique supplémentaire est nécessaire, notamment dans les installations de production de granulats où les exigences relatives à la forme des particules sont moins strictes ou lorsque les caractéristiques du matériau et la conception du circuit favorisent le concassage par compression.

Équipements de criblage fin

Les cribles vibrants à plusieurs étages séparent les différentes granulométries de sable et de granulats finis. Les matériaux surdimensionnés sont renvoyés vers le VSI ou le concasseur tertiaire, formant un circuit fermé qui permet de contrôler la granulométrie finale.

Principaux critères de configuration

Avant d’ajouter une étape tertiaire, évaluez les éléments suivants :

• Granulométries et courbe granulométrique du produit fini : Déterminez si le marché exige du sable de 0 à 5 mm, des granulats de 5 à 10 mm, de 10 à 20 mm ou plusieurs produits mélangés.
• Forme des particules et teneur en fines : Le concassage VSI améliore la forme des particules, mais peut générer davantage de fines. Cela peut être avantageux pour le sable manufacturé si cette fraction est correctement contrôlée.
• Consommation d’énergie : Le concassage tertiaire et le fonctionnement d’un VSI nécessitent davantage d’énergie par tonne que le concassage primaire ou secondaire.
• Coûts d’usure : Les pointes de rotor, enclumes, blindages et cribles du VSI doivent être surveillés, en particulier lorsque le calcaire contient des impuretés abrasives.
• Justification économique : Une troisième étape n’est justifiée que si la valeur ajoutée des produits, la réduction des déchets ou l’amélioration de la forme des particules compensent les coûts supplémentaires d’investissement, d’énergie et d’usure.

Pour la production de sable manufacturé, un circuit typique comprend un concasseur à mâchoires, un concasseur secondaire à percussion ou à cône, une machine VSI de fabrication de sable, un crible vibrant et un classificateur à air ou un séparateur de poudre. Le VSI est généralement installé à la dernière étape de concassage pour assurer la réduction fine et le façonnage des particules.

6. Configurations recommandées pour les installations de concassage de calcaire

Chaque projet nécessite une combinaison différente de concasseurs, de cribles, de convoyeurs et d’équipements auxiliaires. Les exemples suivants illustrent les configurations courantes correspondant à différents objectifs de production.

Exigences de l’installation	Configuration recommandée
Petite installation, granulats simples	Alimentateur vibrant + concasseur à mâchoires + concasseur à percussion + crible vibrant
Installation moyenne, granulats de plusieurs dimensions	Concasseur à mâchoires + concasseur à percussion ou à cône + crible à plusieurs étages + convoyeur de retour
Granulats de haute qualité	Concasseur à mâchoires + concasseur secondaire à percussion + concasseur tertiaire à percussion ou VSI + criblage en circuit fermé
Production de sable manufacturé	Concasseur à mâchoires + concasseur à percussion ou à cône + machine VSI de fabrication de sable + crible fin ou classificateur
Exploitation mobile de carrière	Concasseur mobile à mâchoires + concasseur mobile à percussion + crible mobile

Petite installation de concassage de calcaire

Pour une petite exploitation produisant des granulats de construction courants, un alimentateur vibrant, un concasseur à mâchoires, un concasseur secondaire à percussion et un crible vibrant peuvent constituer une solution pratique.

Cette configuration est relativement simple et peut produire plusieurs granulométries si le crible comporte plusieurs étages. La capacité réelle dépend des modèles sélectionnés et des conditions d’alimentation.

Installation de capacité moyenne produisant plusieurs types de granulats

Une installation de taille moyenne peut utiliser un concasseur à mâchoires pour la réduction primaire, suivi d’un concasseur à cône ou à percussion et d’un crible vibrant à plusieurs étages. Les matériaux surdimensionnés peuvent être renvoyés vers le concasseur secondaire.

Cette configuration offre une grande flexibilité pour produire différentes granulométries de granulats et adapter la production à l’évolution de la demande du marché.

Production de granulats de haute qualité

Lorsque la forme des particules et la granulométrie sont essentielles, l’installation peut intégrer un concassage secondaire par percussion ainsi qu’une étape supplémentaire de concassage par percussion ou par VSI.

La configuration doit être déterminée en fonction des essais sur les produits et des exigences du béton, de l’asphalte ou d’autres applications finales. L’ajout d’étapes de concassage ne garantit pas automatiquement une meilleure qualité ; un criblage approprié et des réglages de fonctionnement adaptés sont tout aussi importants.

Production de sable manufacturé

Une installation de production de sable manufacturé combine généralement le concassage primaire, le concassage secondaire, le façonnage par VSI et le criblage fin ou la classification. Selon les caractéristiques de l’alimentation et les exigences du produit fini, des systèmes de lavage, de déshydratation et de recyclage de l’eau peuvent également être nécessaires.

L’objectif est d’obtenir la granulométrie, la propreté et les caractéristiques des particules requises tout en maîtrisant la teneur en fines et les coûts de production.

Installation mobile de concassage de calcaire

Les installations mobiles conviennent aux carrières, aux chantiers de construction et aux sites où le déplacement des équipements est important. Les concasseurs mobiles à mâchoires assurent la réduction primaire, tandis que les concasseurs mobiles à percussion ou à cône et les cribles mobiles prennent en charge les opérations en aval.

Lors du choix d’une configuration mobile, tenez compte des dimensions de transport, de l’accessibilité du site, de la disponibilité de l’électricité ou du carburant, du temps d’installation et de la capacité de la ligne de production complète à répondre aux besoins.

7. Facteurs supplémentaires à prendre en compte lors de la configuration d’une installation de concassage de calcaire

Au-delà du choix des concasseurs, plusieurs éléments auxiliaires influencent les performances de l’installation.

• Disposition de l’installation et circulation des matériaux : Organisez les alimentateurs, les concasseurs, les cribles et les convoyeurs afin de limiter les manipulations inutiles des matériaux. Prévoyez suffisamment d’espace pour la maintenance, le remplacement des blindages et l’accès sécurisé aux équipements.
• Maîtrise des poussières et gestion environnementale : Le concassage et le criblage peuvent générer des poussières en suspension dans l’air. Des points de transfert fermés, des systèmes de pulvérisation d’eau lorsque cela est approprié, des dispositifs d’aspiration et des équipements de dépoussiérage adaptés contribuent à limiter les émissions.
• Gestion de l’eau : Si le lavage du calcaire est nécessaire, prévoyez une alimentation en eau adaptée, des systèmes de drainage, une gestion des sédiments et des installations de recyclage. Les besoins en eau doivent être évalués en tenant compte de la réglementation environnementale locale.
• Systèmes électriques et automatisation : Des moteurs correctement dimensionnés, des systèmes de protection, des dispositifs de verrouillage et des équipements de surveillance contribuent à maintenir un fonctionnement stable. La régulation automatique de l’alimentation peut réduire les fluctuations de charge des concasseurs.
• Planification de la maintenance : Maintenez un stock de pièces d’usure critiques et de composants de rechange. L’inspection régulière des blindages, des courroies, des roulements, des cribles et des systèmes de lubrification contribue à éviter les arrêts coûteux.

8. Conclusion : choisir la bonne configuration pour une installation de concassage de calcaire

Le choix d’une installation de concassage de calcaire adaptée commence par l’analyse de la matière première, de la capacité de production requise et des spécifications des produits finis. Le concassage primaire réduit les gros blocs de calcaire à des dimensions adaptées, le concassage secondaire atteint la granulométrie intermédiaire nécessaire et le concassage tertiaire assure une réduction supplémentaire ou le façonnage des particules lorsque cela est nécessaire.

Les concasseurs à mâchoires et les concasseurs giratoires sont des choix courants pour l’étape primaire, tandis que les concasseurs à percussion et à cône répondent à différents besoins de concassage secondaire et tertiaire. Les machines VSI de fabrication de sable sont particulièrement utiles lorsqu’il faut produire du sable manufacturé ou améliorer la forme des particules. Les alimentateurs vibrants et les cribles contribuent à maintenir un flux régulier de matériaux et une classification granulométrique précise tout au long du processus.

FAQ

1. Quel est le meilleur concasseur pour le calcaire ?

Un concasseur à mâchoires est couramment utilisé pour le concassage primaire. Les concasseurs à percussion conviennent souvent au concassage secondaire du calcaire peu abrasif, tandis que les concasseurs à cône peuvent être préférables pour les matériaux plus durs ou plus abrasifs. Les concasseurs VSI sont utiles lorsque le concassage fin et le façonnage des particules sont nécessaires.

2. Quelle est la différence entre le concassage primaire, secondaire et tertiaire ?

Le concassage primaire réduit les gros blocs extraits de la carrière à une taille adaptée au traitement. Le concassage secondaire réduit davantage les matériaux pour obtenir des granulats de taille intermédiaire ou finale. Le concassage tertiaire assure une réduction supplémentaire ou le façonnage des particules lorsque des produits plus fins sont nécessaires.

3. Quand le concassage tertiaire est-il nécessaire pour le calcaire ?

Le concassage tertiaire est utile lorsque l’installation doit produire des granulats plus fins, du sable manufacturé ou des produits présentant des exigences spécifiques en matière de forme des particules. Il peut être inutile lorsqu’un circuit de concassage primaire et secondaire répond déjà aux spécifications requises.

4. Quelles granulométries une installation de concassage de calcaire peut-elle produire ?

L’installation peut produire différentes granulométries, des granulats grossiers aux granulats fins et au sable manufacturé. Les fractions courantes comprennent notamment 0–5 mm, 5–10 mm, 10–20 mm et 20–31,5 mm, mais les dimensions exactes dépendent des spécifications locales, des ouvertures des cribles et des réglages des concasseurs.
