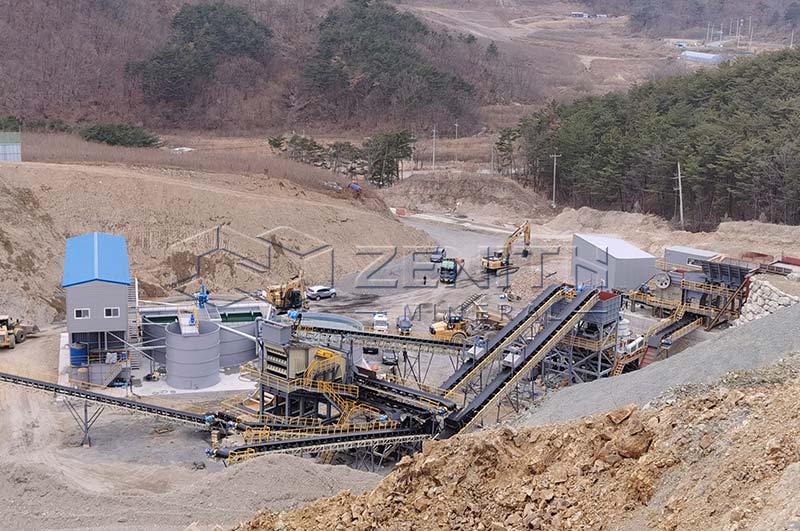

Solutions d'installations de concassage de calcaire pour la cimenterie, la construction et la production de granulats

Le calcaire est l’une des matières premières les plus utilisées dans les industries du ciment, de la construction et des granulats. De la fabrication du ciment à la construction routière, en passant par la production de béton et de sable manufacturé, le calcaire joue un rôle essentiel dans les infrastructures modernes. Cependant, les gros blocs de calcaire doivent être concassés, criblés et parfois façonnés avant de répondre aux exigences spécifiques des applications industrielles ou de construction.

Une installation de concassage de calcaire bien conçue transforme le calcaire brut en matériaux de granulométrie homogène grâce à une combinaison d’équipements d’alimentation, de concassage, de criblage, de transport et de stockage. La configuration optimale dépend des caractéristiques de la matière première, de la capacité de production requise, des spécifications des produits finis et de leur utilisation prévue.

Ce guide explique le fonctionnement des installations de concassage de calcaire, compare les solutions adaptées à différentes applications, présente des configurations typiques selon la capacité de production et aborde les problèmes d’exploitation courants ainsi que leurs solutions.

1. Qu’est-ce qu’une installation de concassage de calcaire ?

Une installation de concassage de calcaire est un système intégré de machines conçu pour réduire de gros blocs de calcaire en matériaux de dimensions plus petites et exploitables. Selon les besoins de production, l’installation peut comprendre des étapes de concassage primaire, secondaire et tertiaire, ainsi que des équipements de criblage, de transport et, en option, de lavage.

L’objectif principal est de produire des matériaux calcaires présentant la granulométrie, la distribution des tailles et la qualité appropriées pour un traitement ultérieur ou une vente directe.

Principales fonctions d’une installation de concassage de calcaire

Une installation de concassage de calcaire remplit plusieurs fonctions importantes :

• Réduction de la taille : Réduit les gros blocs de calcaire en particules plus petites adaptées à la production de ciment, à la fabrication de granulats ou à d’autres applications industrielles.
• Séparation des particules : Utilise des cribles vibrants pour séparer le calcaire concassé en différentes fractions granulométriques.
• Approvisionnement régulier en matières premières : Fournit aux cimenteries du calcaire de dimensions appropriées pour la préparation du cru et le broyage en aval.
• Production de granulats : Produit des granulats concassés destinés au béton, à l’asphalte, aux couches de fondation routières, aux fondations de bâtiments et aux systèmes de drainage.
• Flexibilité de production : Permet aux opérateurs d’ajuster les réglages des concasseurs, la configuration du criblage et la circulation des matériaux afin de répondre à différentes spécifications de produits.

2. Pourquoi le calcaire est-il si largement utilisé ?

Le calcaire est largement utilisé en raison de sa disponibilité, de ses caractéristiques de concassage relativement favorables et de sa polyvalence dans les applications industrielles.

• Abondant et économique : Les gisements de calcaire sont présents dans de nombreuses régions, ce qui en fait une ressource importante pour les carrières et les fabricants industriels. La disponibilité locale peut réduire les coûts de transport.
• Adapté à la production de ciment et de chaux : Le calcaire est une matière première majeure pour la fabrication du ciment Portland. Il est également utilisé pour produire de la chaux vive et de la chaux hydratée.
• Polyvalent dans la construction : Le calcaire concassé est utilisé dans le béton, les mélanges bitumineux, les couches de fondation routières, les fondations, certaines applications ferroviaires et les matériaux de drainage, à condition de respecter les spécifications applicables.
• Adapté à la production de sable manufacturé : Grâce à des équipements appropriés de concassage, de mise en forme et de criblage, le calcaire peut être transformé en granulats fins destinés à certaines applications de construction.
• Généralement moins abrasif que les roches dures : Le calcaire est généralement moins abrasif que le granite, le basalte et de nombreuses roches de rivière. Cela peut réduire la consommation de pièces d’usure et le rendre adapté au concassage par impact ou au concassage par broyeur à marteaux dans de nombreuses applications.

Cependant, la dureté du calcaire, sa teneur en humidité, ses impuretés argileuses et la présence d’inclusions minérales plus dures varient d’un gisement à l’autre. Ces caractéristiques doivent être évaluées avant de choisir les équipements.

3. Solutions d’installation de concassage de calcaire adaptées à différentes applications

Les différentes industries ont besoin de produits calcaires différents. Une cimenterie nécessite un approvisionnement régulier en matières premières, un chantier de construction exige des granulats conformes aux normes de granulométrie et de qualité, tandis qu’une carrière commerciale doit produire efficacement plusieurs produits destinés à la vente.

3.1 Installation de concassage de calcaire pour la production de ciment

L’objectif principal d’une installation de concassage de calcaire destinée à une cimenterie est de fournir un approvisionnement fiable et régulier en matières premières pour la fabrication du ciment.

Dans une cimenterie, le calcaire concassé est transporté vers un stock de matières premières, puis mélangé à d’autres composants, tels que l’argile, le schiste ou des matériaux correcteurs. Le mélange est ensuite broyé pour obtenir le cru avant d’être introduit dans le système de cuisson du four.

Schéma de procédé typique

Alimentation → Concassage primaire → Concassage secondaire (si nécessaire) → Criblage ou transport par convoyeur → Stockage des matières premières

Le procédé exact dépend du gisement de calcaire, du rapport de réduction du concasseur, de la granulométrie requise et du système de manutention des matières premières de la cimenterie.

Équipements courants

• Alimentateur vibrant : Régule le flux de calcaire entre la trémie et le concasseur.
• Concasseur à mâchoires : Traite les gros matériaux d’alimentation et assure la réduction granulométrique primaire.
• Concasseur à percussion ou broyeur à marteaux : Assure une réduction supplémentaire lorsque les propriétés du matériau et les spécifications du produit le permettent.
• Convoyeurs à bande : Transportent le calcaire concassé entre les différentes étapes de traitement et les zones de stockage.
• Systèmes de dépoussiérage : Contribuent à maîtriser les poussières en suspension aux points de concassage, de transfert et de déchargement.

Pour certains gisements, un broyeur à marteaux ou un concasseur à percussion peut offrir un rapport de réduction élevé et simplifier le circuit de concassage. Toutefois, le choix des équipements doit tenir compte de la taille maximale des matériaux d’alimentation, de la résistance du calcaire, de son humidité, de son abrasivité et du débit de production requis.

Principaux critères de sélection

• Exigences d’alimentation du broyeur à cru : L’installation de concassage doit produire du calcaire dont la granulométrie se situe dans la plage acceptée par le système de broyage des matières premières en aval.
• Capacité de production : La ligne de concassage doit fournir suffisamment de matériaux pour répondre au calendrier de fonctionnement et aux besoins de traitement de la cimenterie.
• Homogénéisation des matières premières : Une qualité constante du calcaire et une gestion appropriée des stocks contribuent à maintenir une composition stable du cru.
• Humidité et impuretés : Un calcaire humide ou riche en argile peut nécessiter des dispositifs d’alimentation spécifiques, un criblage amélioré ou des mesures supplémentaires de manutention.
• Intégration à l’usine : Les itinéraires des convoyeurs, la capacité de stockage, l’alimentation électrique, la collecte des poussières et les équipements de manutention en aval doivent être pris en compte lors de la conception de l’installation.

Une installation de concassage destinée à une cimenterie doit privilégier la fiabilité de fonctionnement, la stabilité de la granulométrie d’alimentation et l’intégration efficace à l’usine, plutôt que de se concentrer exclusivement sur la production de plusieurs catégories de granulats.

3.2 Installation de concassage de calcaire pour les matériaux de construction

Les installations de concassage de calcaire destinées à la construction produisent des granulats pour le béton, les couches de fondation routières, les fondations, les systèmes de drainage et les projets de construction générale.

L’objectif principal est de produire des granulats concassés qui respectent la distribution granulométrique, la forme des particules, la propreté et les normes de construction applicables.

Schéma de procédé typique

Alimentation → Concassage à mâchoires → Concassage secondaire → Criblage → Recyclage éventuel des matériaux

Un concasseur à mâchoires assure généralement le concassage primaire, tandis qu’un concasseur à percussion ou à cône effectue le concassage secondaire. Les cribles vibrants séparent ensuite les matériaux selon les dimensions de produits requises.

Équipements courants

• Concasseur à mâchoires pour le concassage primaire.
• Concasseur à percussion ou concasseur à cône pour le concassage secondaire.
• Crible vibrant pour la séparation granulométrique.
• Convoyeurs à bande pour le transport des matériaux.
• Concasseur tertiaire en option pour une réduction granulométrique supplémentaire ou l’amélioration de la forme des particules.

Les concasseurs à percussion conviennent souvent au calcaire lorsque l’on recherche une bonne forme des particules et un rapport de réduction élevé. Les concasseurs à cône peuvent être préférables dans certaines applications privilégiant une production continue et une granulométrie spécifique des granulats. Le choix final dépend des caractéristiques des matériaux d’alimentation et des exigences relatives aux produits finis.

Comment améliorer la qualité des granulats

• Utiliser des équipements de criblage adaptés. Les ouvertures des mailles et la configuration des étages déterminent les dimensions de séparation. Un choix approprié contribue à produire des fractions granulométriques homogènes.
• Contrôler la forme des particules. Le type de concasseur, la vitesse du rotor, la conception de la chambre et les paramètres de fonctionnement peuvent influencer la proportion de particules allongées, plates ou anguleuses.
• Maîtriser la teneur en fines. Une quantité excessive de fines peut rendre les granulats moins adaptés à certaines applications du béton ou de l’asphalte. Les réglages du concasseur et les performances du crible doivent être ajustés en conséquence.
• Utiliser un circuit de concassage fermé. Les matériaux trop grossiers sont renvoyés vers le concasseur pour une réduction supplémentaire, ce qui contribue à contrôler la taille maximale du produit et à améliorer sa régularité.
• Respecter les normes locales. Les critères d’acceptation relatifs à la granulométrie, à la résistance, à la durabilité, à la propreté et aux autres propriétés des granulats varient selon l’application et la réglementation locale.

Une installation de concassage de calcaire correctement configurée peut produire plusieurs granulométries de granulats tout en maintenant la qualité exigée par les producteurs de béton, les entreprises de travaux routiers et les fournisseurs de matériaux de construction.

3.3 Installation de concassage de calcaire pour la production commerciale de granulats

Les producteurs commerciaux de granulats et les exploitants de carrières approvisionnent souvent plusieurs clients ayant des exigences différentes en matière de matériaux. Leur objectif principal est de maximiser le volume de produits commercialisables tout en préservant la flexibilité de production et en maîtrisant les coûts d’exploitation.

Schéma de procédé typique

Alimentation → Concassage primaire → Concassage secondaire → Criblage multi-étages → Concassage tertiaire en option

L’installation peut comprendre un concasseur à mâchoires, un concasseur à percussion ou à cône, des cribles vibrants à plusieurs étages, des convoyeurs à bande et, en option, des équipements de lavage.

Les cribles à plusieurs étages séparent le calcaire concassé en différentes fractions. Selon la demande du marché, celles-ci peuvent comprendre des granulats grossiers, des pierres concassées de granulométrie intermédiaire, des granulats fins et d’autres produits répondant à des spécifications précises.

Stratégies pour augmenter la production commercialisable

• Produire plusieurs granulométries. Un système de criblage bien conçu permet aux opérateurs de répondre aux besoins de plusieurs segments de clientèle à partir d’une seule carrière.
• Régler les concasseurs. Des réglages de décharge et des conditions de concassage appropriés permettent de contrôler la granulométrie des produits et de réduire les éléments trop grossiers indésirables.
• Optimiser le choix des cribles. La surface de criblage, la configuration des étages, la taille des ouvertures et l’efficacité du criblage doivent correspondre à la capacité de l’installation et à la granulométrie recherchée.
• Optimiser la recirculation. Le retour des matériaux trop grossiers vers le concassage peut améliorer la régularité des produits. Toutefois, une recirculation excessive risque de créer des goulots d’étranglement et d’augmenter la consommation d’énergie.
• Ajouter un lavage si nécessaire. Lorsque l’argile, la poussière ou d’autres contaminants affectent la qualité des produits, des équipements de lavage peuvent aider à satisfaire les exigences des clients. La disponibilité de l’eau, la gestion des eaux usées et les coûts d’exploitation doivent également être pris en compte.

Les installations commerciales doivent être conçues en fonction de la gamme de produits prévue, plutôt que de la seule capacité nominale maximale. Une ligne qui produit un grand volume de matériaux inadaptés peut générer moins de revenus qu’un système équilibré qui fournit régulièrement les granulométries demandées par les clients.

4. Exemples de capacités et de configurations d’équipements pour une installation de concassage de calcaire

La capacité de l’installation est un facteur important dans le choix des équipements. Les petites exploitations peuvent avoir besoin d’une ligne de concassage compacte, tandis que les grandes carrières et les cimenteries nécessitent des équipements plus robustes et des systèmes de manutention plus avancés.

Les configurations suivantes sont données à titre indicatif et ne constituent pas des spécifications d’équipement fixes.

5. Problèmes courants lors de l’exploitation d’une installation de concassage de calcaire

Même une installation bien conçue peut rencontrer des problèmes de production et de maintenance. L’identification des causes sous-jacentes permet d’améliorer le débit, la qualité des produits et la fiabilité des équipements.

5.1 Faible débit de production

Un faible rendement peut être dû à des matériaux d’alimentation trop volumineux, à une alimentation irrégulière, à des réglages inadaptés du concasseur, à une recirculation excessive ou à des goulots d’étranglement en aval.

Solution : Adapter la granulométrie d’alimentation à la plage de fonctionnement autorisée du concasseur, maintenir une alimentation régulière, vérifier les réglages de décharge et s’assurer que les cribles et les convoyeurs peuvent traiter le débit requis.

5.2 Excès de fines

Une quantité excessive de fines peut résulter d’une réduction trop importante, de réglages inadaptés du concasseur, de passages répétés dans le circuit ou d’un choix d’équipement inapproprié.

Solution : Examiner le rapport de réduction, ajuster les paramètres de fonctionnement lorsque cela est approprié et vérifier si le circuit de concassage peut atteindre la granulométrie cible en limitant les passages inutiles.

5.3 Granulométrie irrégulière des produits

Des ouvertures de criblage incorrectes, des surfaces de criblage endommagées, une répartition inégale des matériaux ou des cribles surchargés peuvent entraîner des granulométries irrégulières.

Solution : Inspecter régulièrement les étages de criblage, choisir des ouvertures adaptées, maintenir une répartition uniforme de l’alimentation et vérifier que la capacité du crible est suffisante pour le débit requis.

5.4 Consommation élevée de pièces d’usure

Bien que le calcaire soit généralement moins abrasif que de nombreuses roches dures, l’usure peut augmenter lorsque le gisement contient des impuretés abrasives ou des inclusions plus dures. Des conditions de fonctionnement incorrectes et des composants de concassage inadaptés peuvent également contribuer à ce problème.

Solution : Évaluer les propriétés des matériaux avant de choisir le concasseur, utiliser des pièces d’usure compatibles, respecter les réglages de fonctionnement recommandés et inspecter les composants d’usure à intervalles réguliers.

5.5 Blocage des matériaux

Le calcaire humide, collant ou riche en argile peut s’accumuler dans les trémies, les goulottes, les cribles et les points de transfert, interrompant ainsi la circulation des matériaux.

Solution : Évaluer l’humidité des matériaux d’alimentation, améliorer si nécessaire la conception des trémies et des goulottes, surveiller les accumulations et envisager des dispositifs de criblage ou de manutention adaptés. Toute opération de nettoyage ou de déblocage doit respecter les procédures de consignation des équipements et les règles de sécurité applicables.

5.6 Excès de poussière et déversement de matériaux

Des poussières peuvent être générées lors du concassage, du criblage et du transfert sur les convoyeurs. Une mauvaise conception des goulottes, des bandes surchargées et des convoyeurs mal alignés peuvent également provoquer des déversements de matériaux.

Solution : Installer des systèmes adaptés de suppression ou d’extraction des poussières, maintenir l’alignement des convoyeurs, optimiser la conception des points de transfert et utiliser des dispositifs d’enceinte et des mesures de nettoyage appropriés.

6. Conclusion

La meilleure solution de concassage du calcaire dépend de l’utilisation finale du matériau, des caractéristiques du gisement, de la capacité de production requise et des spécifications des produits finis.

Pour la production de ciment, la priorité est d’assurer un approvisionnement fiable en matières premières de granulométrie homogène et une intégration efficace au système de préparation du cru de l’usine. Pour les projets de construction, l’accent est mis sur la granulométrie des granulats, la forme des particules et le respect des normes applicables. Pour les producteurs commerciaux de granulats, les principaux objectifs sont la production de plusieurs granulométries commercialisables, une efficacité opérationnelle élevée et une production flexible.

En sélectionnant des concasseurs adaptés, en concevant un circuit de criblage efficace, en optimisant la circulation des matériaux et en planifiant la maintenance ainsi que la maîtrise des poussières, les exploitants peuvent mettre en place une installation de concassage de calcaire répondant à leurs exigences de production tout en maîtrisant les coûts d’exploitation pendant toute sa durée de vie.
