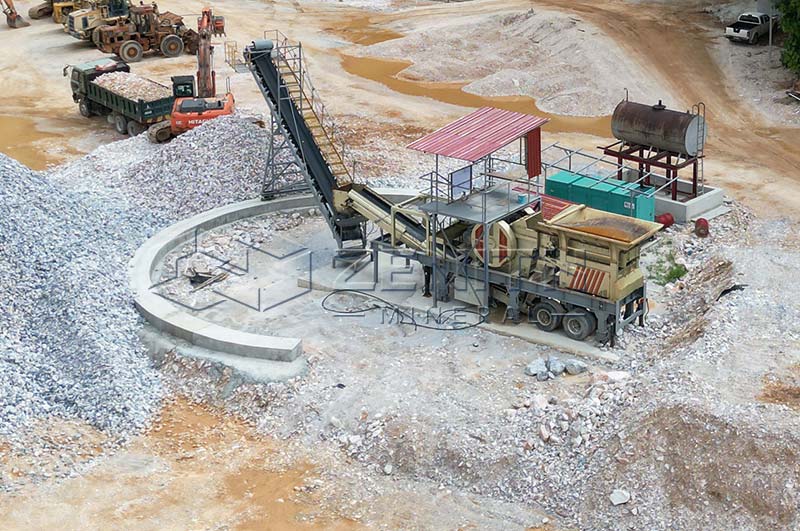

Installation mobile de concassage et de criblage pour sable et gravier

1. Qu’est-ce que les installations mobiles de concassage et de criblage ?

Les installations mobiles de concassage et de criblage sont des systèmes intégrés montés sur chenilles, roues ou semi-remorques, qui réalisent des opérations de concassage, de criblage et parfois de convoyage directement sur le site d’extraction. Contrairement aux installations fixes, elles peuvent être facilement déplacées sur un site ou transportées entre différents projets.

Pour les opérations de sable et de gravier, ces installations sont particulièrement précieuses car elles permettent de traiter sur place des matériaux bruts tels que les graviers de rivière, les matériaux tout-venant ou les déchets de construction recyclés.

Principaux avantages :

• Concassage sur site : élimine le besoin de transporter les matériaux bruts vers une usine distante, réduisant ainsi les coûts de carburant et de main-d’œuvre.
• Criblage intégré : des cribles vibrants intégrés permettent une séparation précise en différentes granulométries, comme du sable 0–5 mm ou du gravier 5–20 mm.
• Flexibilité : adaptation facile à différents matériaux d’alimentation et besoins de production.
• Impact environnemental réduit : moins d’émissions grâce à la réduction des transports et à une utilisation énergétique optimisée.
• Mise en service rapide : la plupart des unités mobiles peuvent être opérationnelles en quelques heures ou quelques jours.

Par exemple, au lieu de transporter du gravier de rivière sur 30 kilomètres jusqu’à une usine fixe, une unité mobile peut le traiter directement sur les berges et fournir immédiatement des produits finis.

2. Types d’installations mobiles les mieux adaptées au sable et au gravier

Différentes technologies de concassage sont adaptées aux différentes étapes du traitement du sable et du gravier. Le choix de la bonne combinaison est essentiel pour garantir l’efficacité et la qualité des produits.

Concasseur à mâchoires + systèmes de criblage (concassage primaire)

Les concasseurs à mâchoires sont généralement utilisés comme première étape dans le traitement du sable et du gravier. Ils prennent en charge de grandes tailles d’alimentation et réduisent les matériaux bruts en morceaux plus maniables.

• Idéal pour : matériaux tout-venant, gros blocs de rivière
• Production : granulats grossiers pour traitement ultérieur
• Avantage : grande fiabilité et forte capacité de concassage

Une installation mobile avec concasseur à mâchoires associée à une unité de criblage peut rapidement séparer les matériaux sous-dimensionnés et améliorer le débit global.

Concasseur à cône + installations de criblage (concassage secondaire/fin)

Les concasseurs à cône sont idéaux pour produire des granulats bien formés et des tailles plus fines après le concassage primaire.

• Idéal pour : gravier dur et abrasif
• Production : granulats 5–20 mm, gravier fin et sable manufacturé
• Avantage : forme de produit homogène et haute efficacité

Ces installations sont largement utilisées en circuit fermé pour garantir une granulométrie précise.

Concasseur à percussion + unités de criblage (pour matériaux plus tendres)

Les concasseurs à percussion conviennent aux matériaux plus tendres ou moins abrasifs et sont souvent utilisés pour la production de sable de haute qualité.

• Idéal pour : calcaire, gravier tendre, matériaux recyclés
• Production : granulats cubiques et sable fin
• Avantage : excellente forme des particules

Cependant, ils peuvent subir une usure plus importante lors du traitement de graviers de rivière durs.

Installations en circuit fermé complet

• Les systèmes en circuit fermé combinent concasseurs et cribles sur un seul châssis ou une installation intégrée.
• Le matériau est recyclé en continu jusqu’à atteindre la taille souhaitée.
• Les particules surdimensionnées sont automatiquement renvoyées vers le concasseur.

Configurations sur chenilles, sur roues et semi-remorques

• Installations sur chenilles : idéales pour les terrains difficiles et les déplacements fréquents sur site. Elles offrent une mobilité et une stabilité maximales.
• Installations sur roues : adaptées aux surfaces plus planes et au transport routier rapide entre sites.
• Installations semi-remorques : conçues pour les opérations à grande échelle nécessitant une capacité élevée et des déplacements moins fréquents.

Chaque configuration répond à des besoins opérationnels différents selon l’échelle du projet et les exigences de mobilité.

3. Fonctionnement des installations mobiles pour la production de sable et de gravier

Le processus de production dans les installations mobiles de concassage et de criblage suit un flux de matériaux optimisé pour garantir efficacité et réduction des pertes.

Flux de traitement des matériaux

Alimentation en matière première

Les matériaux tels que le gravier de rivière ou les matériaux tout-venant sont introduits dans la trémie.

Un alimentateur vibrant assure un flux régulier de matériaux.

Concassage primaire

Les grosses roches sont réduites à l’aide d’un concasseur à mâchoires ou à percussion.

Concassage secondaire/fin

Le matériau est ensuite traité par des concasseurs à cône ou à percussion afin d’obtenir les tailles souhaitées.

Criblage

Les cribles vibrants séparent les matériaux en différentes fractions :

• 0–5 mm (sable)
• 5–10 mm
• 10–20 mm (gravier)
• Produits finaux
• Les matériaux finis sont déchargés via des convoyeurs vers les stocks.

Fonctionnement en circuit fermé

Les systèmes en circuit fermé sont essentiels pour maximiser l’efficacité :

• Les matériaux surdimensionnés sont automatiquement renvoyés vers le concasseur.
• Ils garantissent une distribution granulométrique uniforme.
• Ils minimisent les pertes et réduisent le retraitement.

Par exemple, dans un système en circuit fermé avec concasseur à cône, tout matériau supérieur à 20 mm est renvoyé pour être re-concassé jusqu’à conformité.

4. Grandes marques et comparaison

Plusieurs fabricants dominent le marché des installations mobiles de concassage et de criblage, chacun proposant des solutions spécialisées pour les applications sable et gravier.

Zenith

Zenith est reconnu pour ses solutions mobiles adaptées à la production de granulats.

Points forts :

• Solutions économiques
• Excellentes performances dans le traitement du sable et du gravier
• Large gamme de configurations (mâchoires, cônes, percussion et systèmes mobiles complets)

Modèles populaires :

• Concasseurs à mâchoires mobiles pour le concassage primaire
• Concasseurs à cône mobiles pour la production de granulats fins
• Idéal pour : les opérateurs recherchant un bon équilibre entre performance et coût d’investissement

5. Retours d’expérience et études de cas

Étude de cas 1 : exploitation de gravier de rivière 300 TPH

Un producteur de sable et de gravier est passé d’une usine fixe avec transport longue distance à une installation mobile Zenith série NK en circuit fermé, placée directement sur la berge. Le matériau brut (gravier tout-venant) a été traité sur site en sable 0–5 mm et gravier 5–20 mm. Le criblage intégré a permis une granulométrie constante, augmentant les ventes de sable manufacturé haut de gamme.

Étude de cas 2 : projet de recyclage 200 TPH

Avec une unité mobile Zenith à percussion + criblage sur un site de déchets de construction, l’opérateur a traité des gravats mixtes et du béton. La conception en circuit fermé a réduit les déchets à <3%. L’efficacité énergétique du système hybride a permis une économie de 15% d’énergie, et l’unité compacte sur chenilles a facilité l’exploitation en milieu urbain restreint.

Étude de cas 3 : installation Zenith au Kazakhstan

Une installation mobile Zenith de 200 t/h a fourni des granulats pour un projet ferroviaire à partir d’un gisement isolé. La configuration sur chenilles a parfaitement géré les terrains irréguliers. Le concassage sur site a réduit considérablement les coûts logistiques tout en produisant du sable et du gravier conformes aux spécifications.

FAQ

1. À quoi sert une installation mobile de concassage et de criblage ?

Elle sert à concasser la pierre ou le gravier brut et à les trier en différentes tailles pour la construction, les travaux routiers et la production de granulats.

2. Pourquoi est-elle utile pour le sable et le gravier ?

Elle peut être déplacée près de la source de matériaux, ce qui réduit les coûts de transport et fait gagner du temps.

3. Quels matériaux peut-elle traiter ?

Elle peut traiter la pierre naturelle, le gravier, les roches de rivière et, dans certains cas, des matériaux destinés au sable manufacturé.

4. Quels sont les principaux types d’installations mobiles ?

Les types courants incluent les installations mobiles à mâchoires, à cône, à percussion et les installations de criblage mobiles.

5. Quels sont les avantages par rapport aux installations fixes ?

Les installations mobiles sont plus rapides à installer, plus faciles à déplacer et plus flexibles pour les projets temporaires ou changeants.

6. Une installation mobile convient-elle aux petits projets ?

Oui, c’est souvent un excellent choix pour les projets de petite à moyenne taille ou les opérations temporaires.
