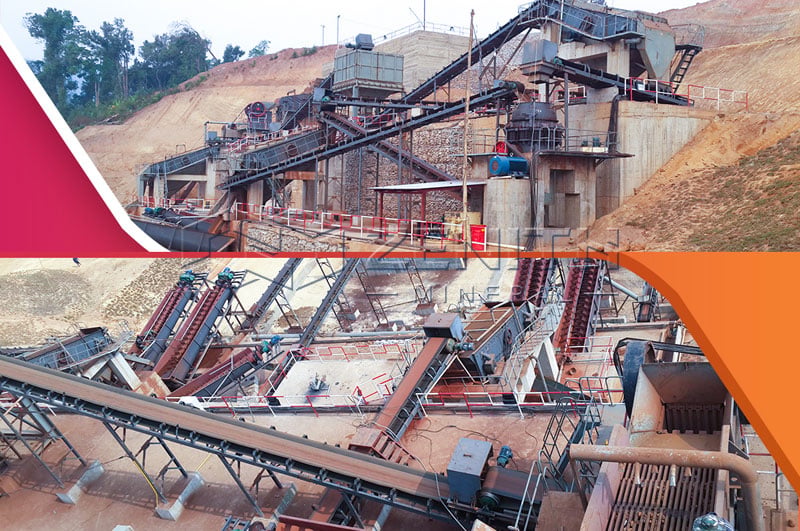

Meilleur type de concasseur pour minerai de fer

Comprendre le minerai de fer et les exigences de concassage

Les deux types de minerai de fer les plus courants sont la magnétite et l’hématite. La magnétite contient généralement une teneur en fer plus élevée (jusqu’à 72 %) et est plus magnétique, ce qui facilite sa séparation lors de l’enrichissement. Cependant, elle est généralement plus dure et plus énergivore à concasser.

Plusieurs propriétés physiques influencent le comportement au concassage :

• Dureté : Mesurée sur l’échelle de Mohs, les minerais de fer vont de moyens à très durs, ce qui affecte les taux d’usure et le choix du concasseur.
• Abrasion : La teneur élevée en silice dans certains minerais augmente l’abrasivité, accélérant l’usure des revêtements et des surfaces de concassage.
• Teneur en humidité : Les minerais humides et collants peuvent provoquer des blocages, notamment dans les étapes de concassage fin.
• Densité et structure : Les minerais denses et compacts nécessitent des forces de concassage plus élevées, tandis que les minerais friables peuvent générer un excès de fines.

Le concassage joue un rôle essentiel dans le traitement du minerai de fer. Son objectif principal est de réduire les blocs de minerai brut (ROM) en tailles exploitables pour les étapes de broyage et d’enrichissement en aval. Un concassage efficace permet une bonne libération des minéraux contenant du fer par rapport aux stériles, ce qui est essentiel pour obtenir des taux de récupération élevés lors des processus ultérieurs comme la séparation magnétique ou la flottation.

Les objectifs typiques de réduction de taille suivent une approche par étapes :

• Concassage primaire : Réduit le minerai ROM de jusqu’à 1 000–1 500 mm à environ <200–300 mm.
• Concassage secondaire : Réduit davantage le matériau à <50–100 mm.
• Concassage tertiaire / fin : Produit des tailles finales comprises entre <10–50 mm, selon les exigences de l’usine.

Une forte abrasivité entraîne des remplacements fréquents des revêtements et une augmentation des coûts de maintenance. La consommation d’énergie est importante, en particulier pour les minerais durs. De plus, une production excessive de fines peut réduire l’efficacité des étapes en aval, notamment dans les systèmes de traitement à sec où le contrôle des poussières devient critique.

Principaux types de concasseurs utilisés pour le minerai de fer

Le choix du bon type de concasseur est essentiel pour équilibrer capacité, efficacité et coûts d’exploitation. Les usines de traitement du minerai de fer utilisent généralement une combinaison de concasseurs pour obtenir des performances optimales.

Concasseurs à mâchoires

Les concasseurs à mâchoires sont largement utilisés pour le concassage primaire en raison de leur simplicité, leur robustesse et leur capacité à traiter de grandes tailles d’alimentation. Ils fonctionnent en comprimant le matériau entre une mâchoire fixe et une mâchoire mobile.

Principaux avantages :

• Conception robuste adaptée aux minerais durs et abrasifs
• Capacité à traiter de grandes tailles d’alimentation (jusqu’à 1 500 mm)
• Coût d’investissement relativement faible et maintenance simple

Cependant, les concasseurs à mâchoires produisent un produit relativement grossier et sont moins efficaces pour obtenir des ratios de réduction fins. Ils conviennent mieux aux exploitations de petite à moyenne taille ou comme première étape dans des circuits de concassage multi-étapes.

Concasseurs giratoires

Les concasseurs giratoires sont le choix privilégié pour le concassage primaire à haute capacité dans les grandes mines de minerai de fer. Ils fonctionnent en continu, contrairement aux concasseurs à mâchoires qui utilisent un mouvement alternatif.

Leurs principaux avantages :

• Capacité de traitement élevée (souvent supérieure à 5 000 t/h)
• Fonctionnement continu avec moins d’arrêts
• Produit plus uniforme que les concasseurs à mâchoires

Les concasseurs giratoires sont idéaux pour les grandes exploitations minières en Australie et au Brésil, où d’importants volumes de minerai doivent être traités efficacement. Cependant, ils nécessitent un investissement initial plus élevé et une installation plus complexe.

Concasseurs à cône (hydrauliques)

Les concasseurs à cône, en particulier les modèles hydrauliques modernes, constituent la base du concassage secondaire et tertiaire dans le traitement du minerai de fer. Ils utilisent un manteau rotatif dans une chambre concave pour comprimer le matériau.

Il existe deux principaux types :

Concasseurs à cône hydrauliques à cylindre unique : conception plus simple, maintenance plus facile, adaptés au concassage secondaire.

Concasseurs à cône hydrauliques multicylindres : plus avancés, force de concassage plus élevée, meilleurs pour le concassage fin et ultra-fin.

Avantages des concasseurs à cône :

• Haute efficacité de réduction pour le concassage moyen et fin
• Principe de concassage laminaire améliorant la forme des particules et réduisant les fines
• Taux d’usure plus faible que les concasseurs à percussion pour les matériaux abrasifs

Ces concasseurs sont particulièrement efficaces pour produire des granulométries constantes destinées au broyage en aval ou aux minerais directement expédiés (DSO).

Autres types de concasseurs

Bien que les concasseurs à mâchoires, giratoires et à cône dominent le traitement du minerai de fer, d’autres équipements peuvent être utilisés dans certains cas :

Concasseurs à percussion : adaptés aux minerais plus tendres ou lorsque la forme des particules est importante, mais généralement peu utilisés pour le minerai de fer très abrasif en raison des coûts d’usure élevés.

Presses à rouleaux à haute pression (HPGR) : de plus en plus utilisées pour le concassage fin ; elles offrent une efficacité énergétique et une meilleure libération des minéraux grâce au concassage inter-particulaire.

Concasseurs à rouleaux et sizers : utilisés dans certaines installations pour une réduction contrôlée de la taille, notamment pour les matériaux humides ou collants.

Configurations recommandées pour le concassage du minerai de fer

Une conception efficace du circuit de concassage est essentielle pour maximiser la productivité et minimiser les coûts d’exploitation. La plupart des usines de traitement du minerai de fer adoptent une configuration multi-étapes.

Configuration standard multi-étapes

La configuration la plus courante comprend :

• Étape primaire : concasseur à mâchoires ou concasseur giratoire
• Étape secondaire : concasseur à cône
• Étape tertiaire : concasseur à cône ou HPGR (optionnel)

Cette configuration permet une réduction progressive de la taille tout en minimisant la consommation d’énergie et l’usure. Le criblage est généralement intégré entre les étapes pour éliminer les fines et améliorer l’efficacité globale.

Configurations selon l’échelle d’exploitation

Petites et moyennes exploitations

Pour les mines plus petites ou les applications mobiles, une configuration typique peut inclure :

• Concasseur à mâchoires primaire
• Concasseur à cône hydraulique secondaire
• Unité de criblage optionnelle

Cette configuration offre de la flexibilité, un investissement réduit et une meilleure mobilité. Les concasseurs à mâchoires sont particulièrement avantageux dans ces configurations grâce à leur capacité à gérer des conditions d’alimentation variables.

Grandes exploitations minières

Dans les grandes mines de minerai de fer, comme en Australie occidentale ou au Brésil, la configuration est plus complexe :

• Concasseur giratoire primaire pour un traitement à haute capacité
• Plusieurs concasseurs à cône pour les étapes secondaires et tertiaires
• Systèmes avancés de criblage et de convoyage

Ces systèmes sont conçus pour un fonctionnement continu avec un minimum d’arrêts et sont souvent automatisés pour optimiser les performances.

Recommandations spécifiques par étape de concassage

Concassage grossier

Concasseurs à mâchoires : idéaux pour leur polyvalence et leur capacité à gérer des conditions difficiles, y compris une forte humidité ou la présence d’argile.

Concasseurs giratoires : meilleurs pour les opérations à haut débit nécessitant un fonctionnement continu.

Concassage moyen et fin

Concasseurs à cône hydrauliques : choix privilégié pour leur efficacité, leur durabilité et leur capacité à produire des granulats bien formés.

Concasseurs multicylindres : recommandés pour le concassage fin grâce à une force plus élevée et un meilleur contrôle de la taille du produit.

Concassage fin et efficacité énergétique

Systèmes HPGR : de plus en plus adoptés pour leurs économies d’énergie et leur meilleure libération des minéraux. Ils sont particulièrement efficaces dans les circuits de traitement à sec.

Études de cas et exemples réels

L’analyse d’applications réelles permet de comprendre comment différentes configurations fonctionnent dans diverses conditions.

Opérations de minerai de fer en Australie

Les grandes compagnies minières d’Australie occidentale, notamment dans la région de Pilbara, utilisent couramment des concasseurs giratoires pour le concassage primaire. Ceux-ci sont associés à plusieurs concasseurs à cône pour les étapes secondaires et tertiaires.

Une installation typique peut traiter plus de 10 000 tonnes par heure, avec des systèmes de contrôle automatisés optimisant les réglages en temps réel.

Projets miniers au Brésil

Au Brésil, les principaux producteurs de minerai de fer intègrent souvent la technologie HPGR dans leurs circuits de concassage. Par exemple, une usine peut utiliser :

• Concasseur giratoire primaire
• Concasseurs à cône secondaires
• HPGR pour le concassage fin

Cette configuration réduit la consommation d’énergie et améliore la libération des minéraux, ce qui est essentiel pour les minerais de faible teneur nécessitant un enrichissement.

FAQs

1.Quel est le meilleur concasseur pour le minerai de fer ?

Les concasseurs à cône sont généralement les meilleurs pour le concassage secondaire, tandis que les concasseurs à mâchoires ou giratoires sont préférés pour le concassage primaire.

2.Pourquoi utilise-t-on des concasseurs à mâchoires pour le minerai de fer ?

Les concasseurs à mâchoires sont robustes, fiables et capables de traiter de grandes quantités de minerai de fer dur et abrasif.

3.Quel est le concasseur le plus économe en énergie pour le minerai de fer ?

Les concasseurs giratoires sont souvent plus économes en énergie dans les grandes exploitations grâce à leur fonctionnement continu.

4.Combien d’étapes de concassage sont utilisées dans le traitement du minerai de fer ?

La plupart des usines utilisent des étapes de concassage primaire, secondaire et parfois tertiaire.

5.Quel est le rôle des concasseurs à cône dans le traitement du minerai de fer ?

Les concasseurs à cône sont principalement utilisés pour le concassage secondaire et tertiaire afin d’obtenir des tailles plus fines avant le broyage.

6.Peut-on utiliser des concasseurs mobiles pour le minerai de fer ?

Oui, les concasseurs mobiles sont de plus en plus utilisés dans les mines modernes pour leur flexibilité et la réduction des coûts de transport.
