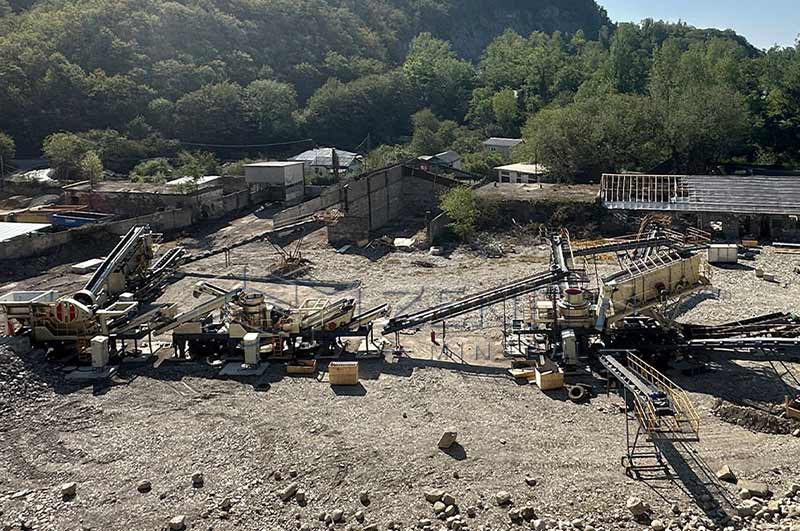

Types de concasseurs adaptés aux carrières de calcaire

Comprendre les étapes de concassage dans les carrières de calcaire

Le concassage dans les carrières de calcaire suit généralement un processus en plusieurs étapes conçu pour réduire progressivement la taille des roches tout en maintenant l’efficacité et le contrôle du produit.

Concassage primaire

Le concassage primaire est la première étape de réduction de taille, où de grandes roches calcaires abattues — souvent jusqu’à 800–1000 mm — sont réduites à des dimensions plus faciles à gérer, généralement entre 100 mm et 300 mm. Cette étape vise principalement à traiter des volumes d’alimentation élevés et de grosses particules.

Les concasseurs à mâchoires et les concasseurs giratoires sont les machines primaires les plus courantes. Les concasseurs à mâchoires sont largement utilisés en raison de leur simplicité, de leur fiabilité et de leur capacité à traiter des conditions d’alimentation variables. Les concasseurs giratoires, quant à eux, sont privilégiés dans les opérations à grande capacité nécessitant un concassage continu et un débit plus élevé.

Concassage secondaire

Le concassage secondaire réduit davantage le matériau issu de l’étape primaire, généralement jusqu’à 20–80 mm. Cette étape joue un rôle crucial dans l’efficacité des opérations en aval et dans la qualité du produit final.

Les concasseurs à cône et les concasseurs à percussion sont couramment utilisés à ce stade. Les concasseurs à cône sont idéaux pour produire des tailles de particules homogènes et traiter des calcaires plus durs ou plus abrasifs. Les concasseurs à percussion, notamment dans les applications de calcaire tendre, offrent des taux de réduction plus élevés et une meilleure forme des particules.

Concassage tertiaire et concassage fin

L’étape tertiaire se concentre sur la production de granulats fins, de sable manufacturé ou de granulométries spécifiques requises pour les applications de construction ou industrielles. Les dimensions de sortie peuvent varier de 0–20 mm, voire plus fines.

Les concasseurs à axe vertical (VSI) ou les concasseurs à percussion secondaires sont souvent utilisés pour obtenir des particules cubiques de haute qualité. Cette étape est particulièrement importante dans les applications où la forme et la granulométrie sont critiques, comme la production d’asphalte ou de béton.

Schéma typique d’une carrière de calcaire

Un schéma standard de concassage de calcaire intègre plusieurs machines et étapes de criblage afin d’optimiser les performances :

• Étape primaire : concasseur à mâchoires ou concasseur giratoire.
• Étape secondaire : concasseur à cône ou concasseur à percussion.
• Étape tertiaire : VSI ou concasseur à percussion fin.
• Criblage : cribles vibrants pour la classification granulométrique et la recirculation.

Par exemple, un procédé typique peut suivre la configuration suivante : concasseur à mâchoires → concasseur à percussion → crible vibrant → boucle de recirculation. Cette configuration garantit une réduction efficace de la taille et un contrôle précis des spécifications du produit final.

Principaux types de concasseurs adaptés au calcaire

Le choix des concasseurs dépend de plusieurs facteurs, notamment la dureté du calcaire, son abrasivité, sa teneur en humidité et les spécifications souhaitées du produit final. Ci-dessous figurent les principaux types de concasseurs utilisés dans le traitement du calcaire.

Concasseurs à mâchoires

Les concasseurs à mâchoires sont les concasseurs primaires les plus courants dans les carrières de calcaire. Ils utilisent une force de compression pour briser les grosses roches en morceaux plus petits.

Ils sont particulièrement efficaces dans les étapes primaires où le matériau d’alimentation est volumineux et irrégulier.

Concasseurs giratoires

Les concasseurs giratoires sont conçus pour le concassage primaire à haute capacité dans les opérations à grande échelle. Contrairement aux concasseurs à mâchoires, ils assurent une action de concassage continue, ce qui améliore le débit.

Cependant, ils nécessitent généralement un investissement initial plus élevé et une installation plus complexe.

Concasseurs à cône

Les concasseurs à cône sont largement utilisés dans les étapes secondaires et tertiaires. Ils fonctionnent grâce à une force de compression et sont connus pour produire des tailles de particules uniformes.

Les concasseurs à cône sont souvent associés aux concasseurs à mâchoires dans les carrières où la régularité du produit est essentielle.

Concasseurs à percussion

Les concasseurs à percussion sont particulièrement adaptés au calcaire en raison de sa dureté relativement faible et de sa fragilité. Ils utilisent des forces d’impact à haute vitesse pour fragmenter le matériau.

Ils sont largement utilisés dans les étapes primaires et secondaires, notamment dans la production de granulats.

Concasseurs et broyeurs à marteaux

Les concasseurs à marteaux offrent une solution économique pour le concassage du calcaire tendre. Ils peuvent atteindre des taux de réduction élevés en une seule étape, ce qui les rend adaptés aux schémas de procédé simplifiés.

Ils sont couramment utilisés dans les cimenteries, où le calcaire concassé est directement alimenté dans le broyeur cru.

Configurations typiques des installations de concassage de calcaire

Les différentes industries et objectifs de production nécessitent des configurations d’installation différentes. Voici les configurations les plus courantes utilisées dans le traitement du calcaire.

Exemple 1 : Installation de production de granulats

Configuration :

Concasseur à mâchoires → concasseur à percussion → crible vibrant

Cette configuration est largement utilisée pour produire des granulats de construction. Le concasseur à mâchoires traite les gros matériaux d’alimentation, tandis que le concasseur à percussion garantit une bonne forme des particules. Le crible vibrant sépare les matériaux en différentes fractions granulométriques, les matériaux surdimensionnés étant recirculés pour un concassage supplémentaire.

Principaux avantages :

• Bonne forme des particules pour le béton et l’asphalte.
• Production flexible de plusieurs tailles de granulats.
• Coûts d’investissement et d’exploitation modérés.

Exemple 2 : Configuration d’une cimenterie

Configuration :

Concasseur à marteaux → broyeur cru

Dans les cimenteries, le concassage du calcaire est souvent simplifié. Un concasseur à marteaux réduit directement le matériau à une taille adaptée au broyeur cru.

Les avantages incluent :

• Flux de procédé simplifié.
• Réduction de l’encombrement des équipements.
• Investissement initial plus faible.

Cette configuration fonctionne mieux avec un calcaire tendre et des caractéristiques d’alimentation homogènes.

Exemple 3 : Installation de carrière à haute capacité

Configuration :

Concasseur à mâchoires → concasseur à cône → VSI ou concasseur à percussion → criblage

Cette configuration est conçue pour une production à grande échelle avec des spécifications de produit strictes.

Caractéristiques principales :

• Capacité de débit élevée.
• Excellent contrôle de la granulométrie du produit.
• Capacité à produire du sable manufacturé de haute qualité.

L’ajout d’un VSI ou d’un concasseur à percussion fin garantit une meilleure forme des particules et une production accrue de fines.

Études de cas et applications pratiques

Les applications réelles montrent comment le choix et la configuration des concasseurs varient en fonction des caractéristiques du calcaire et des objectifs de production.

Étude de cas 1 : Concasseur à percussion utilisé en primaire dans le calcaire tendre

Dans les régions où le calcaire est particulièrement tendre et non abrasif, certaines carrières utilisent des concasseurs à percussion comme concasseurs primaires. Cette approche simplifie le procédé en éliminant la nécessité d’une étape secondaire.

Par exemple, une installation utilisant un concasseur à percussion de grande capacité peut réduire directement un matériau d’alimentation de 600 mm à moins de 50 mm. Associée au criblage, cette configuration réduit les coûts d’investissement et améliore la forme des particules.

Les grands modèles de concasseurs à percussion de Zenith sont souvent utilisés dans de tels scénarios, offrant des taux de réduction élevés et un traitement efficace du calcaire tendre.

Étude de cas 2 : Combinaison mâchoires-cône dans le calcaire abrasif

Dans les carrières où le calcaire contient une teneur plus élevée en silice ou présente une plus grande abrasivité, une combinaison concasseur à mâchoires–concasseur à cône est privilégiée.

Une configuration typique peut inclure :

• Concasseur à mâchoires primaire pour une alimentation robuste.
• Concasseur à cône secondaire pour une réduction de taille contrôlée.
• Étape tertiaire optionnelle pour les produits fins.

Les concasseurs à mâchoires Zenith, associés à des concasseurs à cône hydrauliques multicylindres, sont couramment utilisés comme références en matière de durabilité et de performances constantes dans ces environnements.

Étude de cas 3 : Production de granulats à haute capacité

Une grande carrière produisant des granulats pour des projets d’infrastructure peut adopter un système de concassage en trois étapes :

• Concasseur à mâchoires pour la réduction primaire.
• Concasseur à cône pour le concassage secondaire.
• Concasseur VSI pour le façonnage et la production de sable.

Les solutions intégrées de Zenith, y compris les installations mobiles et fixes, sont souvent déployées dans de tels projets afin d’optimiser l’efficacité et de réduire les temps d’arrêt.

Étude de cas 4 : Cimenterie avec concasseur à marteaux

Dans la production de ciment, un concasseur à marteaux est fréquemment utilisé pour simplifier les opérations. Par exemple, une installation traitant du calcaire tendre peut utiliser un seul concasseur à marteaux pour réduire la taille de l’alimentation à moins de 25 mm avant l’alimentation du broyeur cru.

Cette approche minimise les besoins en équipements et la consommation d’énergie tout en maintenant un débit adéquat.

FAQ

1. Quel est le meilleur concasseur pour le calcaire ?

Les concasseurs à mâchoires sont les meilleurs pour le concassage primaire, tandis que les concasseurs à percussion sont idéaux pour le façonnage et le concassage secondaire.

2. Les concasseurs à cône peuvent-ils être utilisés pour le calcaire ?

Oui, les concasseurs à cône sont utilisés pour le concassage secondaire ou tertiaire, mais ils sont moins souvent utilisés seuls pour le calcaire tendre.

3. Pourquoi les concasseurs à percussion sont-ils préférés dans les carrières de calcaire ?

Parce que le calcaire est relativement tendre, les concasseurs à percussion offrent une réduction efficace et une excellente forme des particules.

4. Quelle est la différence entre les concasseurs à mâchoires et les concasseurs à percussion pour le calcaire ?

Les concasseurs à mâchoires utilisent la compression pour le concassage primaire, tandis que les concasseurs à percussion utilisent la force d’impact pour produire des granulats plus fins et mieux formés.

5. Quel concasseur produit les granulats de calcaire les mieux formés ?

Les concasseurs VSI et les concasseurs à percussion produisent généralement les granulats cubiques les mieux formés.
