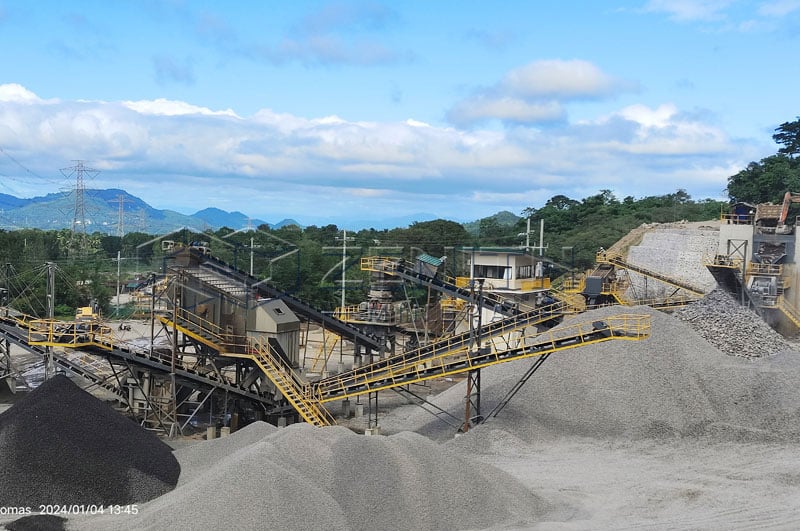

Usine de concassage de pierres pour production de gravier

1. Aperçu d'une usine de concassage de gravier

Une usine de gravier typique suit un flux de matériau clair : alimentation → concassage primaire → concassage secondaire/tertiaire → criblage → lavage → stockage. La pierre brute est continuellement déplacée entre les étapes par des convoyeurs à bande pour maintenir une capacité stable et réduire la manutention manuelle.

Alimentation :

Les excavatrices ou chargeuses sur roues déversent le matériau dans un trémie, où un alimentateur vibrant dose la pierre dans le premier concasseur et peut pré-crible les fines pour protéger l'unité primaire. Une alimentation constante est essentielle pour atteindre le tonnage cible par heure et éviter la surcharge du concasseur.

Concassage primaire :

Un concasseur à mâchoires ou gyratoire réduit les gros rochers (souvent 300–800 mm) à des tailles plus gérables de l'ordre de 100–200 mm, définissant la capacité globale de l'usine. Cette étape utilise généralement l’équipement le plus robuste et doit correspondre à la taille maximale d'alimentation de la carrière ou du lit de rivière.

Concassage secondaire/tertiaire :

Les concasseurs à cône ou à impact réduisent davantage le matériau jusqu'aux tailles finales de granulats, généralement de 5 à 40 mm ou plus fin lorsque du sable est requis. Les concasseurs tertiaires ou VSI sont souvent ajoutés pour améliorer la forme et produire du sable manufacturé.

Criblage :

Les cribles vibrants séparent le matériau en différentes fractions ; les surdimensionnés sont recyclés vers les concasseurs tandis que les produits conformes sont acheminés vers les stockages. Les cribles à plusieurs étages peuvent produire simultanément du sable, du gravier fin et du gravier grossier.

Lavage :

Lorsque les spécifications exigent une faible teneur en poussière et en argile, le sable et certains graviers sont lavés à l’aide de laveurs à rouleaux, de laveurs à vis ou d’unités de lavage de sable pour améliorer la propreté et la performance dans le béton ou l’asphalte.

Stockage :

Les produits finis sont transportés vers des stockages ou silos dédiés, généralement séparés par taille et qualité pour éviter la contamination et assurer un chargement cohérent pour les clients.

2. Matières premières et tailles de produit

Les usines de gravier peuvent traiter une variété de matières premières, et le choix du matériau influence le type de concasseur, les pièces d’usure et la forme obtenue.

• Galets de rivière : naturellement arrondis, souvent denses et résistants à l'abrasion, adaptés pour le béton de haute qualité et les graviers décoratifs, mais plus difficiles à concasser en raison de leur dureté et surface lisse.
• Calcaire : plus tendre et facile à concasser, avec de bonnes propriétés de liaison, largement utilisé pour les couches de base routières, les granulats pour béton et la production de ciment.
• Granite : roche très dure et résistante, idéale pour le béton haute résistance et les couches de base routières lourdes, mais entraîne une usure plus importante des concasseurs et nécessite des machines robustes.
• Basalte : roche volcanique dure et dense avec une excellente résistance et adhérence, couramment utilisée dans l’asphalte de haute qualité et le ballast ferroviaire.
• Déchets de construction : béton, briques, asphalte et gravats mélangés peuvent être concassés et criblés pour produire des granulats recyclés pour remblai, base routière et parfois nouveau béton, réduisant les décharges et la demande de matière première.

Les plages de tailles typiques pour le gravier et le sable sont standardisées car chaque fraction a des applications différentes.

• 0–5 mm (sable manufacturé) : utilisé comme granulats fins dans le béton et le mortier, sable pour asphalte et couches de pose pour pavés, souvent produit par concasseurs VSI ou à impact avec criblage et lavage.
• 5–10 mm : gravier fin pour éléments en béton minces, produits préfabriqués et certains mélanges de revêtement routier ; utilisé également pour le drainage et l’aménagement paysager.
• 10–20 mm : granulats grossiers standard pour la plupart des bétons structurels, fondations et construction routière générale, souvent le produit commercial principal d’une usine de gravier.
• 20–40 mm : gravier grossier pour béton lourd, couches de base sous routes et trottoirs, et fondations à forte charge.
• 40+ mm : pierres de grande taille pour sous-couche, ballast ferroviaire, enrochement et contrôle de l’érosion, offrant masse et stabilité sous charges lourdes ou écoulement d’eau.

3. Types d'usines de concassage de pierre pour le gravier

Différentes configurations d’usine sont choisies en fonction de la capacité, des exigences de mobilité et de la durée du projet.

Usines fixes

Les usines fixes sont des installations ancrées sur des fondations en béton, intégrant alimentateurs, concasseurs primaires et secondaires/tertiaires, cribles et convoyeurs en une seule ligne à haute capacité. Elles conviennent le mieux aux grandes carrières à long terme ou à l’approvisionnement permanent en granulats pour béton et asphalte, où la production quotidienne peut atteindre des centaines ou milliers de tonnes.

Usines de concassage mobiles

Les usines mobiles sont montées sur chenilles ou roues, permettant à l’ensemble de la chaîne de concassage et de criblage de se déplacer entre les sites ou de suivre le front d’extraction. Les configurations typiques combinent alimentateur, concasseur et crible sur un seul châssis, offrant flexibilité pour les projets à court terme, le recyclage urbain ou les entrepreneurs multi-sites.

Montées sur chenilles : grande mobilité sur terrain accidenté, peuvent fonctionner près du front d’extraction ou du site de démolition ; populaires pour l’exploitation minière, les carrières et le recyclage en zones contraintes.

Montées sur roues : plus faciles à tracter sur route, avec unités intégrées 2-en-1, 3-en-1 ou 4-en-1 combinant alimentateur, concasseur et crible pour une installation rapide.

Usines portables/modulaires

Les usines portables ou modulaires utilisent des modules sur patins ou conteneurisés pouvant être transportés par camion et assemblés sur site, souvent sans travaux civils importants. Elles conviennent aux projets de moyenne durée nécessitant un certain déplacement mais une production supérieure à celle des petites unités mobiles et justifiant une installation semi-permanente.

Usines hybrides

Les configurations hybrides combinent composants fixes et mobiles/modulaires, par exemple une station primaire fixe alimentant une ligne secondaire mobile, ou des concasseurs fixes avec criblage et stockage mobile. Cette approche permet d’optimiser les étapes à forte usure ou haute capacité comme installations fixes tout en conservant une flexibilité là où les besoins du marché changent plus fréquemment.

4. Conception et aménagement de l’usine pour la production de gravier

Un bon aménagement se concentre sur un flux de matériau direct, une manutention minimale, un accès sûr et la possibilité d’extension future. Les usines mal conçues souffrent de goulets d’étranglement, d’usure élevée et de conditions de travail dangereuses qui réduisent la rentabilité.

Principes clés de conception :

Flux de matériau direct :

Disposez la trémie, le concasseur primaire, les concasseurs secondaires/tertiaires, les cribles, le lavage et les stockages sur un trajet de convoyeur linéaire ou légèrement courbé pour réduire les points de transfert et les pertes. Chaque transfert supplémentaire nécessite des structures supplémentaires et augmente l’entretien et les émissions de poussière.

Points de transfert minimaux :

Combinez les fonctions lorsque possible (ex. unités mobiles avec cribles intégrés) et évitez les changements d’élévation inutiles pour limiter la hauteur de chute et les transitions de bande. Moins de transferts simplifie également la protection et le contrôle de la poussière.

Espace pour maintenance et accès :

Laissez suffisamment d’espace autour des concasseurs, cribles et convoyeurs pour changer les revêtements, remplacer les toiles de crible et retirer les composants avec des grues ou chariots élévateurs. Les plateformes, échelles et passerelles sécurisées permettent des inspections de routine et réduisent les temps d’arrêt.

Accès véhicules et circulation :

Concevez les routes de service, zones de chargement et accès aux stockages pour que camions et chargeuses puissent se déplacer efficacement avec un minimum de manœuvres et de croisements. Une séparation claire entre zones de production et zones de chargement clients améliore sécurité et productivité.

Choix entre options fixes et mobiles/portables :

Capacité et durée de vie :

Un débit élevé et continu sur plusieurs années favorise généralement les usines fixes car elles offrent un coût opérationnel inférieur par tonne et des structures plus robustes. Pour une demande modérée et variable, une approche modulaire ou mobile peut équilibrer investissement et flexibilité.

Durée et localisation du projet :

Les projets routiers à court terme, carrières temporaires ou chantiers urbains bénéficient d’équipements mobiles ou portables pouvant être déplacés à la fin du contrat. Les carrières à long terme proches de grands marchés justifient les travaux civils et la personnalisation des installations fixes.

Mobilité et permis :

Lorsque l’accès au site est limité ou que les permis pour structures permanentes sont difficiles, les usines mobiles ou conteneurisées réduisent le temps d’installation et les contraintes réglementaires.

5. Exemple de cas : usine de gravier de rivière 150–200 tph pour granulats de béton

Cet exemple illustre comment le même objectif de production – granulats de béton à partir de gravier de rivière – peut être atteint avec une usine fixe de 150 tph ou une configuration mobile de 200 tph.

Usine fixe de gravier de rivière 150 tph

Supposons un dépôt de gravier de rivière alimentant une centrale à béton prête à l’emploi à proximité nécessitant du sable 0–5 mm, 5–10 mm, 10–20 mm et 20–31,5 mm à environ 150 tph.

Flux de processus :

Le gravier de rivière est alimenté par chargeuse dans une trémie fixe et un alimentateur vibrant, puis dans un concasseur à mâchoires primaire qui réduit la pierre à environ 100 mm. Le matériau concassé passe ensuite dans un concasseur à cône pour réduction secondaire à 10–40 mm, puis dans un crible vibrant multi-étages séparant les fractions 0–5, 5–10, 10–20 et 20–31,5 mm avec recyclage des surdimensionnés vers le cône.

Production de sable et lavage :

Les fines 0–5 mm criblées passent dans une unité de lavage pour éliminer poussière et argile, produisant du sable manufacturé propre adapté au béton de haute qualité. L’eau de lavage est clarifiée dans un système de décantation et recyclée pour minimiser la consommation.

Aménagement :

En tant qu’usine fixe, tout l’équipement est monté sur des fondations en béton avec convoyeurs surélevés vers des stockages dédiés, permettant aux camions de charger sous des tas coniques par gravité. Un large accès autour des concasseurs et cribles permet maintenance et inspections sécurisées.

Cette installation fixe de 150 tph est idéale lorsque la source de la rivière et la demande en béton sont stables pendant de nombreuses années et que l’opérateur vise un coût par tonne faible et une qualité cohérente et répétable.

Usine mobile de gravier de rivière 200 tph

Travaillant sur plusieurs projets d’infrastructure le long d’un corridor fluvial nécessitant 200 tph de granulats pour béton, mais prévoyant un déplacement tous les 1–2 ans.

Configuration :

L’usine pourrait utiliser une unité mobile sur roues 3-en-1 combinant alimentateur, concasseur à mâchoires et crible pour les étapes primaire et secondaire, suivie d’un concasseur à cône ou à impact sur chenilles séparé et d’une unité mobile de criblage/lavage de sable. Cette chaîne peut produire du sable 0–5 mm ainsi que les graviers 5–10, 10–20 et 20–31,5 mm à environ 200 tph selon la qualité de l’alimentation et la gradation requise.

Exploitation :

Les unités mobiles sont positionnées près de la zone d’excavation pour réduire les distances de transport, avec de courts convoyeurs reliant chaque module et des empileurs radiaux formant les stockages de produits. À la fin du projet, les machines sont repliées, chargées et déplacées vers le site suivant, évitant un démontage important des fondations.

6. FAQ

1. Quelles machines sont généralement incluses dans une usine de concassage de gravier ?

Une usine typique comprend un alimentateur vibrant, un concasseur à mâchoires primaire, un concasseur secondaire ou tertiaire à cône/impact, des cribles vibrants, un sableur (si nécessaire), des équipements de lavage, des convoyeurs et un système de contrôle.

2. Quels types de concasseurs sont les meilleurs pour la production de gravier ?

Les concasseurs à mâchoires sont généralement utilisés pour le concassage primaire ; les concasseurs à cône sont courants pour les pierres dures et abrasives ; les concasseurs à impact et VSI sont préférés lorsque l’on souhaite une meilleure forme de particules ou du sable manufacturé.

3. Quelles fractions de gravier sont les plus couramment produites ?

Les produits courants incluent sable 0–5 mm, gravier fin 5–10 mm, granulats standard 10–20 mm, gravier grossier 20–40 mm, et des tailles plus grandes pour les couches de base ou enrochement, selon les normes locales.

4. La même usine peut-elle produire à la fois du gravier et du sable manufacturé ?

Oui, en ajoutant un concasseur VSI ou sableur et des cribles appropriés, une ligne de production peut produire plusieurs tailles de gravier plus du sable manufacturé 0–5 mm.

5. Comment commencer à planifier mon propre projet d’usine de concassage de pierre ?

Commencez par définir votre source de matière première, les produits et tailles cibles, la capacité requise et le budget, puis travaillez avec des fournisseurs d’équipements expérimentés ou des bureaux d’ingénierie pour concevoir un processus et un aménagement appropriés.
