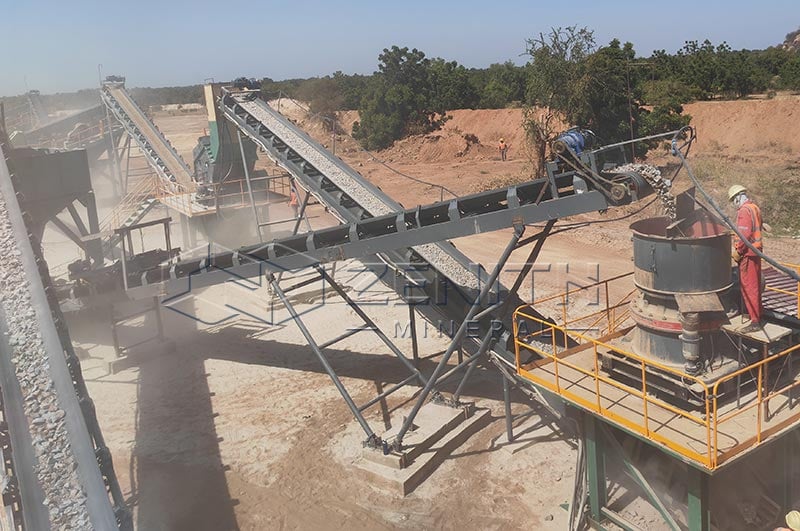

Équipement de concassage de granulats en carrière

Comprendre le concassage d’agrégats dans les carrières

Les carrières modernes fonctionnent comme des systèmes complexes et soigneusement conçus pour transformer la roche brute en produits granulaires homogènes. Le flux de travail — de l’extraction au stockage — repose sur la précision, la machinerie et l’optimisation des processus afin d’équilibrer efficacité, qualité du produit et conformité environnementale.

De l’extraction au stockage

Une ligne de production de carrière typique comporte quatre étapes principales :

• Extraction : Le processus commence par un minage contrôlé ou une excavation mécanique pour détacher la roche. Une fois fragmentée, la matière première est transportée — à l’aide de tombereaux, de chargeuses ou de convoyeurs — vers le concasseur primaire.
• Concassage : La roche est réduite en taille au travers de différentes étapes de concassage, chacune visant une granulométrie ou une forme particulaire spécifique. Le concassage est généralement divisé en étapes primaire, secondaire et tertiaire.
• Criblage : Après le concassage, le matériau passe à travers des cribles vibrants qui séparent les particules selon leur taille. Le matériau surdimensionné est renvoyé vers les concasseurs pour une réduction supplémentaire.
• Stockage : Les granulats finis sont stockés dans des piles ou silos dédiés, classés par taille et par type pour le chargement et la livraison.

Cette séquence permet un flux continu, bien que les carrières réelles adaptent souvent leurs configurations en fonction des caractéristiques du gisement, de la demande du marché et des réglementations.

Défis opérationnels

L’efficacité et l’économie du concassage dépendent de multiples facteurs :

• Dureté du matériau : La composition minérale de la roche dicte le choix du concasseur et le taux d’usure des blindages. Le granit, par exemple, est beaucoup plus dur que le calcaire et nécessite une machinerie robuste et une énergie de concassage élevée.
• Exigences de débit : Les installations sont généralement exprimées en tonnes par heure (TPH). Atteindre les objectifs de production nécessite un équilibre entre vitesse de concassage, régularité d’alimentation et temps d’arrêt machine.
• Réglementations environnementales : Les systèmes de suppression des poussières (ex : pulvérisation d’eau, convoyeurs fermés) et la réduction du bruit (ex : barrières acoustiques, revêtements) sont désormais indispensables pour la conformité réglementaire et les relations avec les communautés.

Types d’équipements de concassage d’agrégats

Les différentes étapes de concassage et les profils des matériaux exigent des machines spécialisées. Ci-dessous figurent les principaux types utilisés dans les carrières et installations granulaires :

Concasseurs à mâchoires

• Les concasseurs à mâchoires constituent la base de la plupart des opérations de concassage primaire.
• Caractéristiques clés : Haut rapport de réduction, structure simple et fiabilité.
• Applications : Particulièrement adaptés aux matériaux durs et abrasifs comme le granit ou le basalte.

Concasseurs à cône

• Les concasseurs à cône dominent les étapes de concassage secondaire et tertiaire.
• Caractéristiques clés : Excentricité réglable, transfert d’énergie efficace, forme particulaire régulière.
• Applications : Idéaux pour les matériaux moyens à durs nécessitant des granulats cubiques pour l’asphalte ou le béton.

Concasseurs à percussion

• Les concasseurs à percussion utilisent l’énergie d’impact à grande vitesse plutôt que la compression.
• Caractéristiques clés : Rotor à grande vitesse, barres de choc réglables, fort potentiel de réduction.
• Applications : Recommandés pour les matériaux tendres tels que le calcaire et le béton recyclé.

Concasseurs giratoires

• Les concasseurs giratoires sont de grandes machines fonctionnant en continu dans des applications primaires à haute capacité.
• Caractéristiques clés : Action de concassage continue, grande ouverture d’alimentation, haut débit.
• Applications : Utilisés dans de vastes installations primaires comme les carrières de granit ou de basalte.

Autres équipements : Broyeurs à marteaux et concasseurs spécialisés

• Pour des cas spécifiques, tels que le recyclage ou le traitement de matériaux tendres, d’autres machines peuvent être choisies :
• Broyeurs à marteaux : Appliquent des impacts à grande vitesse pour casser des matériaux comme le schiste ou l’argile. Également courants dans le recyclage de l’asphalte ou des déchets de démolition.
• Concasseurs à axe vertical (VSI) : Produisent des particules cubiques de taille sableuse, souvent utilisés aux étapes tertiaires ou quaternaires.

Études de cas et configurations d’installations

Cas 1 : Configuration d’une installation de concassage de calcaire

Le calcaire est relativement tendre (résistance à la compression 50–150 MPa) et se fracture facilement. Cela permet des conceptions d’installations plus simples avec moins de contraintes d’usure.

Exemple de configuration :

• Primaire : Concasseur à mâchoires ou à percussion
• Secondaire : Concasseur à percussion ou à cône
• Criblage : Crible vibrant à 2–3 étages
• Stockage : Convoyé vers des empileurs radiaux
• Optionnel : Lavage pour les matériaux de type sable

Produits typiques :

• Sable manufacturé 0–6 mm
• Granulat béton 6–20 mm
• Fondation routière 20–40 mm
• Fines calcaires pour ciment ou usage agricole

Cas 2 : Configuration d’une installation de concassage de granit

Le granit est l’une des roches les plus dures couramment exploitées (180–300+ MPa). Cela nécessite des équipements robustes et plusieurs étapes.

Configuration préférée :

• Primaire : Concasseur giratoire ou concasseur à mâchoires lourd
• Secondaire : Concasseur à cône
• Tertiaire : Concasseur à cône à grande vitesse
• Criblage : Plusieurs étages avec recirculation
• Stockage : Empileurs fixes ou aires automatisées

Produits typiques :

• Ballast ferroviaire (31,5–63 mm)
• Granulats pour asphalte (5–12 mm, 8–16 mm)
• Granulats pour béton haute performance (0–20 mm)
• Fractions calibrées pour éléments préfabriqués

Les spécifications du ballast ferroviaire orientent souvent la production de granit, car les réseaux ferroviaires consomment d’importants tonnages d’agrégats durables.
