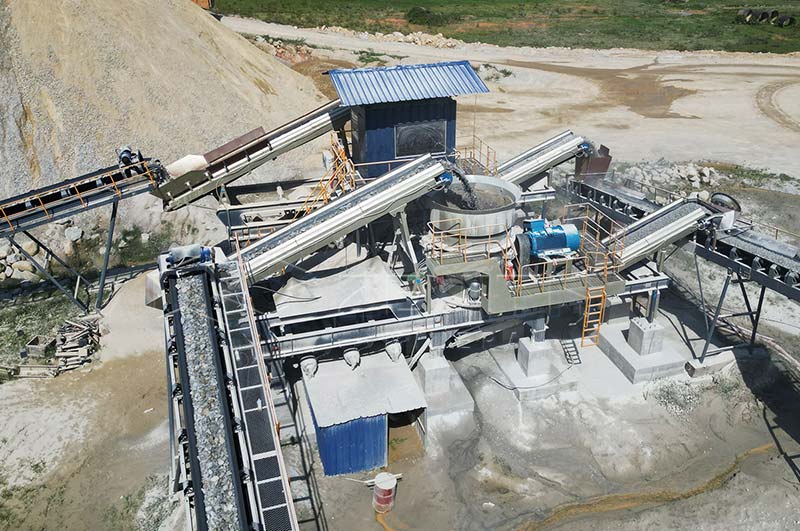

Installation mobile de concassage et de criblage pour granit

1. Pourquoi le granit nécessite un concassage et un criblage spécialisés

Le granit est une roche ignée composée principalement de quartz, de feldspath et de mica. Bien que cette résistance fasse du granit un excellent matériau de construction, elle entraîne également plusieurs défis de traitement.

Usure rapide des équipements de concassage

La forte teneur en silice du granit contribue à son caractère abrasif. Lors du passage dans les concasseurs et les cribles, le granit provoque une usure accélérée des composants tels que :

• Les plaques de mâchoires
• Les revêtements de concasseurs à cône
• Les manteaux et concaves
• Les médias de criblage
• Les bandes transporteuses

Dans certaines exploitations, les pièces d’usure des concasseurs primaires peuvent nécessiter un remplacement toutes les 300 à 600 heures de fonctionnement, selon les caractéristiques de l’alimentation et le volume de production. Pour gérer ce problème, les opérateurs utilisent souvent des matériaux résistants à l’usure tels que des alliages d’acier au manganèse et des revêtements renforcés en céramique.

Besoin d’une réduction en plusieurs étapes

Les blocs de granit extraits des carrières peuvent atteindre des tailles de 600 à 1200 mm ou plus, tandis que les granulats finis se situent généralement entre 0 et 40 mm.

La réduction du matériau de blocs massifs à des granulats de qualité construction nécessite généralement trois étapes de concassage ou plus :

• Concassage primaire – Réduit les grosses roches à des tailles manipulables.
• Concassage secondaire – Réduit davantage le matériau et améliore la forme des particules.
• Concassage tertiaire – Produit des granulats fins et du sable.

Le concassage en une seule étape atteint rarement le rapport de réduction requis pour le granit sans usure excessive ni mauvaise qualité de produit.

Importance de la forme cubique des granulats

Dans les projets d’infrastructure modernes, la forme des granulats est essentielle. Les granulats cubiques améliorent :

• La résistance et la durabilité du béton
• La compacité et la stabilité de l’asphalte
• La répartition des charges dans les couches de fondation routière

Les concasseurs à cône et les concasseurs à axe vertical (VSI) sont souvent utilisés dans les dernières étapes afin d’assurer des granulats cubiques plutôt que plats ou allongés.

Gestion des fines et des poussières

Le concassage de roches dures comme le granit génère une quantité importante de particules fines et de poussière, en particulier lors des étapes secondaires et tertiaires.

Les stratégies de gestion des poussières incluent :

• Systèmes de pulvérisation d’eau
• Points de transfert fermés
• Collecteurs de poussière et unités de filtration
• Optimisation des étapes de concassage pour réduire les fines inutiles

Un bon contrôle des poussières améliore la sécurité des travailleurs et garantit la conformité aux réglementations environnementales.

Installations mobiles dans les carrières isolées

De nombreux gisements de granit sont situés dans des zones montagneuses ou isolées. Dans ces cas, les installations de concassage mobiles offrent des avantages significatifs.

Une installation mobile sur chenilles typique peut traiter de 150 à 400 tonnes par heure (TPH) tout en étant déplacée dans la carrière au fur et à mesure de l’avancement de l’extraction. Cela réduit les distances de transport, la consommation de carburant et les coûts d’exploitation.

2. Types d’installations mobiles de concassage et de criblage pour le granit

Les installations mobiles se présentent sous forme d’unités simples (autonomes) ou de configurations multi-étapes. Les installations à mâchoires autonomes conviennent à la réduction primaire sur des sites plus petits ou temporaires, tandis que les ensembles combinés (mâchoire + cône + crible) permettent d’obtenir des granulats de meilleure qualité et calibrés pour des applications exigeantes.

Concasseurs à mâchoires mobiles

Les concasseurs à mâchoires mobiles assurent l’étape primaire. Ils traitent de grandes tailles d’alimentation (jusqu’à plus de 1000 mm) et sont idéaux pour la réduction initiale du granit. Ils sont privilégiés pour les matériaux abrasifs comme le granit, car ils subissent moins d’usure que les concasseurs à percussion en première étape.

Concasseurs à cône mobiles

Les concasseurs à cône mobiles dominent les étapes secondaires et tertiaires. Les modèles hydrauliques multicylindres offrent un excellent contrôle de la forme et sont largement utilisés pour le granit grâce à leur capacité à traiter des matériaux abrasifs tout en maintenant une granulométrie constante. Ils excellent en circuit fermé avec des cribles pour un calibrage précis.

Concasseurs à percussion mobiles

Les concasseurs à percussion mobiles sont moins utilisés pour le granit très dur en raison de l’usure rapide des battoirs et des écrans d’impact. Cependant, ils apparaissent dans des configurations hybrides ou pour des matériaux plus tendres, offrant une bonne forme cubique lorsque les conditions le permettent.

Concasseurs VSI mobiles

Les concasseurs VSI mobiles (à axe vertical) sont spécialisés dans la mise en forme et la production de sable. Ils utilisent des rotors à grande vitesse pour un concassage « pierre contre pierre », idéal pour améliorer la cubicité ou produire du sable de haute qualité 0–5 mm à partir du granit.

Intégration du criblage

L’intégration du criblage repose sur des cribles vibrants multi-étages permettant de séparer des fractions telles que 0–5 mm (sable/fines), 5–10 mm, 10–20 mm et des tailles supérieures pour les couches routières ou le béton. Les cribles éliminent les matériaux surdimensionnés pour recirculation et contrôlent la poussière via des systèmes de pulvérisation ou des enceintes fermées. Les conceptions en circuit fermé (concasseur + crible) garantissent une meilleure qualité et efficacité.

Monté sur chenilles vs monté sur roues

Installations sur chenilles

Les installations sur chenilles sont idéales pour les terrains accidentés, les carrières et les sites isolés. Elles offrent une meilleure mobilité sur sols meubles ou irréguliers, un repositionnement rapide près du front de taille et ne nécessitent pas de préparation importante du site.

Installations sur roues

Les installations sur roues sont mieux adaptées aux terrains stables, aux transports fréquents entre sites dispersés ou aux travaux urbains, avec un coût initial plus faible mais une capacité réduite sur terrains difficiles.

Les configurations courantes incluent un ensemble mâchoire + cône + crible pour des granulats de haute qualité, souvent en circuit fermé pour la recirculation des matériaux surdimensionnés. Les fabricants proposent des combinaisons modulaires adaptées aux besoins de production.

3. Configurations courantes des installations mobiles pour le granit

Les configurations sont adaptées à la capacité, aux conditions du site et aux exigences des produits.

Configuration A – Petite capacité (50–100 TPH) :

Un concasseur à mâchoires mobile associé à une installation de criblage mobile. Cette configuration simple en deux étapes convient aux petites carrières, aux projets temporaires ou au développement initial du site.

La mâchoire assure la réduction primaire, tandis que le crible trie les matériaux en fractions de base. Elle est économique, facile à transporter et idéale pour produire des matériaux de fondation routière ou de remblai.

Configuration B – Capacité moyenne (100–300 TPH) :

Comprend généralement un concasseur à mâchoires mobile, un concasseur à cône mobile et une installation de criblage mobile. Ce système à trois étapes est populaire pour une production équilibrée. La mâchoire réduit l’alimentation à une taille intermédiaire, le cône améliore la forme, et les cribles multi-étages fournissent des granulats calibrés.

Les circuits fermés améliorent l’efficacité et la cubicité. De nombreuses installations de 200 TPH suivent cette configuration pour alimenter des centrales à béton locales.

Configuration C – Grande carrière (300–500+ TPH) :

Comprend un concasseur primaire à mâchoires mobile, plusieurs concasseurs à cône (secondaire et tertiaire) et une installation de criblage multi-étages, parfois avec VSI pour la mise en forme. Des convoyeurs et cribles supplémentaires peuvent être intégrés.

Cette configuration maximise le débit et la qualité des produits pour les besoins à grande échelle, comme les grands projets d’infrastructure.

Ces systèmes intègrent souvent des alimentateurs, convoyeurs et dispositifs de suppression des poussières pour un fonctionnement fluide.

4. Applications et études de cas

Les installations mobiles de concassage de granit sont utilisées dans l’exploitation de carrières, la construction routière et la production de béton.

• Dans les carrières, elles permettent le concassage in situ, réduisant les coûts de transport et permettant une extraction sélective.
• Pour la construction routière, elles produisent des granulats cubiques pour les couches de base, l’asphalte et les chaussées en béton.
• Dans la production de béton, des granulats de granit de haute qualité améliorent la résistance et la durabilité.

Exemple réel : installations mobiles dans des carrières isolées

Dans plusieurs régions de carrières montagneuses à travers le monde, des installations mobiles sont utilisées pour traiter le granit directement sur site.

Une configuration typique peut inclure :

• Concasseur à mâchoires sur chenilles
• Concasseur à cône
• Installation de criblage multi-étages

Ces systèmes peuvent produire 300–400 TPH tout en étant déplacés périodiquement au fur et à mesure de l’avancement du front de taille.

5. FAQ

1. Quel est le meilleur concasseur pour le granit ?

Les concasseurs à mâchoires sont généralement utilisés pour le concassage primaire du granit, tandis que les concasseurs à cône sont idéaux pour les étapes secondaires et tertiaires grâce à leur capacité à traiter des matériaux durs et abrasifs.

2. Pourquoi utiliser une installation mobile pour le granit ?

Les installations mobiles permettent de concasser le granit directement sur le site de la carrière, réduisant les coûts de transport et améliorant la flexibilité opérationnelle.

3. Quelle capacité peut atteindre une installation mobile de concassage de granit ?

Selon la configuration, les installations mobiles de concassage de granit peuvent traiter des capacités allant de 50 TPH à plus de 500 TPH.

4. Quelles tailles de granulats peuvent être produites à partir du granit ?

Les tailles typiques de granulats de granit incluent :

• 0–5 mm (sable)
• 5–10 mm
• 10–20 mm
• 20–40 mm
