Usine de concassage de pierres pour production de granulats

1. Qu'est-ce que l’agrégat et pourquoi broyons-nous la pierre ?

L’agrégat est un matériau granulaire tel que le sable, le gravier et la pierre concassée, incluant parfois des matériaux manufacturés ou recyclés comme le laitier et le béton concassé. C’est le matériau de construction le plus utilisé en volume et il constitue la majeure partie du béton, des mélanges bitumineux et des fondations routières.

Principaux types d’agrégats

• Pierre concassée : Produite en brisant mécaniquement la roche (granite, calcaire, basalte, etc.) en fragments angulaires de tailles contrôlées.
• Gravier naturel : Particules arrondies provenant des lits de rivières, des dépôts glaciaires et des carrières, généralement avec des surfaces plus lisses et une granulométrie plus variable.
• Sable : Agrégat fin (généralement 0–4,75 mm) provenant de dépôts naturels ou produit en concassant la roche pour obtenir du sable manufacturé.
• Agrégats recyclés : Béton concassé, enrobé bitumineux recyclé (RAP) et sous-produits industriels tels que les laitier d’acier ou de fer, utilisés pour réduire les déchets et l’extraction de matières premières.

Principales applications

• Béton : Les agrégats grossiers et fins représentent généralement 60 à 80 % du volume du béton, assurant rigidité, stabilité dimensionnelle et volume, tandis que la pâte de ciment lie l’ensemble.
• Mélanges bitumineux : L’agrégat minéral (pierre + sable + filler) forme le squelette des revêtements bitumineux, le bitume se contentant d’enrober et de lier les particules.
• Fondation et sous-fondation routière : Les couches de pierre concassée ou de gravier bien gradées répartissent les charges de circulation, améliorent le drainage et fournissent une base stable pour les chaussées.
• Ballast ferroviaire : La pierre concassée grossière, propre et angulaire soutient les traverses, répartit les charges et assure un drainage rapide sous la voie.

Autres usages : couches de drainage, remblai derrière murs de soutènement, médias filtrants, remplissage de gabions et diverses applications paysagères.

Pourquoi broyer la pierre plutôt que d’utiliser uniquement du sable/gravier naturel ?

Le broyage de la roche pour produire des agrégats manufacturés offre plusieurs avantages par rapport à l’utilisation exclusive de sable et gravier naturel :

• Meilleure forme et interverrouillage : Les particules angulaires de pierre concassée s’interverrouillent plus efficacement que le gravier lisse, améliorant la résistance au cisaillement, la résistance aux ornières sur les routes et la stabilité du ballast ferroviaire.
• Granulométrie contrôlée : Le concassage suivi du criblage permet de produire des matériaux bien gradés répondant à des spécifications précises pour les formulations de béton et d’enrobé.
• Capacité portante plus élevée : Les fondations en pierre concassée supportent généralement des charges plus importantes avec moins de déformation que le gravier arrondi, qui tend à se réarranger sous des charges répétées.
• Utilisation de matériaux locaux : De nombreuses régions manquent de dépôts naturels de sable/gravier adéquats, le concassage de roches dures étant alors la seule source fiable.
• Propreté améliorée : Les agrégats manufacturés peuvent être produits avec un contrôle précis du contenu en fines et un lavage, réduisant les argiles et matières organiques indésirables.

Pour ces raisons, les infrastructures modernes s’appuient de plus en plus sur la pierre concassée et le sable manufacturé, souvent mélangés avec du sable ou gravier naturel lorsque cela est économique.

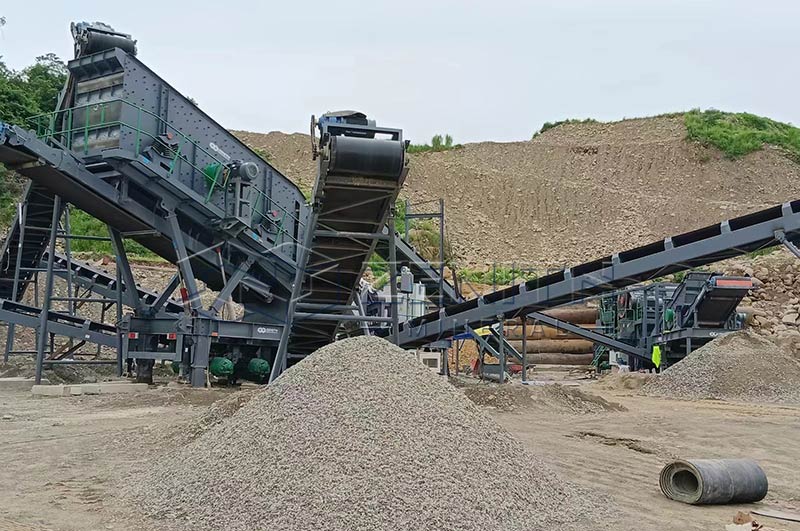

2. Aperçu d’une usine de concassage de pierre

Une usine de concassage de pierre est un système industriel complet qui reçoit la roche brute de carrière et produit des agrégats finis prêts à la vente ou à l’utilisation directe. Les usines sont conçues pour la fiabilité, l’efficacité et le respect de l’environnement.

Plage de capacité

Les usines modernes vont de 50 t/h (unités mobiles petites) à plus de 1 000 t/h (grandes carrières stationnaires). Une usine de 200–300 t/h est considérée moyenne à grande et très polyvalente pour la demande régionale.

Usines stationnaires vs mobiles vs semi-mobiles

• Stationnaire : Fondations en béton fixes, capacité la plus élevée, coût d’exploitation le plus faible par tonne, idéale pour des carrières de longue durée (>10 ans).
• Mobile : Sur chenilles ou sur roues, entièrement autonome, peut être déplacée en quelques heures. Idéale pour sites temporaires, projets routiers ou petites carrières.
• Semi-mobile : Concasseurs et cribles sur châssis ou remorque, déplacés tous les 1–3 ans. Compromis entre capacité et flexibilité.

3. Processus de production d’agrégats – étape par étape

Le processus de production est continu, en circuit fermé, conçu pour un rendement maximal et un minimum de déchets.

Alimentation en matière première

La roche dynamitée (diamètre typique <1 m) est chargée par excavatrice ou chargeuse dans un trémie. Un alimentateur vibrant avec grizzly élimine les sols et les matériaux trop fins tout en délivrant un flux contrôlé et constant vers le concasseur primaire. Le débit est ajusté automatiquement pour éviter la surcharge.

Concassage primaire

Un concasseur à mâchoires robuste (ou parfois un concasseur giratoire pour très grandes opérations) réduit la roche jusqu’à 100–300 mm. L’angle de mors important et le réglage hydraulique garantissent un débit constant même avec des roches de dureté variable.

Concassage secondaire

Le matériau est acheminé vers un ou plusieurs concasseurs à cône. L’action de compression du cône réduit encore la taille à 20–50 mm. Les concasseurs modernes disposent d’un dispositif de libération hydraulique et d’un réglage automatique pour maintenir le ratio de réduction optimal (généralement 3:1 à 5:1).

Criblage et classification

Des cribles vibrants inclinés (généralement 3–4 étages) séparent le matériau selon les fractions requises. Chaque étage a des mailles spécifiques ; le matériau conforme est stocké, tandis que le surdimensionné est recyclé.

Re-concassage si nécessaire

Tout matériau surdimensionné ou plat est dirigé vers un stade tertiaire — généralement un autre cône ou, plus souvent aujourd’hui, un concasseur à impact à axe vertical (VSI). Le VSI utilise l’impact à grande vitesse pour produire des particules cubiques, crucial pour l’asphalte et le béton haute résistance.

Stockage final des agrégats

Les produits finis sont acheminés vers des empileurs radiaux ou des bacs tampons. Des tas séparés pour chaque taille évitent la contamination. Convoyeurs et chargeurs approvisionnent ensuite camions, wagons ou centrales à béton directement.

Tout au long du processus, des systèmes de contrôle de la poussière (brumisation aux points de transfert et filtres à manches sur les concasseurs) maintiennent les émissions dans les limites environnementales strictes. Les laboratoires de contrôle qualité prélèvent des échantillons à chaque poste pour vérifier granulométrie, forme, résistance et propreté.

4. Exemple de cas : usine de concassage de granite 200–300 t/h

Considérons une carrière typique produisant quatre fractions standards pour le béton et l’asphalte :

• 0–5 mm (sable manufacturé)
• 5–10 mm
• 10–20 mm
• 20–31,5 mm

Configuration

L’usine utilise une configuration classique en quatre étapes en circuit fermé :

• Alimentateur vibrant + grizzly (capacité 350 t/h) alimente le granite dynamité (résistance à la compression ~200 MPa) dans
• Concasseur à mâchoires primaire (ex. 1 100 × 850 mm ouverture) réduisant à 0–200 mm à ~250 t/h.
• Concasseur à cône secondaire (chambre moyenne-fine) réduisant à 0–40 mm.
• Concasseur à impact à axe vertical (VSI) pour le façonnage — essentiel pour obtenir des particules cubiques avec un indice de platitude <15 %.
• Cribles vibrants à trois étages (chacun 2,4 m × 6,0 m) classant précisément les quatre tailles. Le surdimensionné est recyclé vers le VSI.
• Contrôle de poussière : pulvérisation d’eau à tous les points de transfert + filtre central à manches traitant 120 000 m³/h d’air.
• Convoyeurs à bande et empileurs radiaux créent des tas séparés de 5 000–10 000 tonnes chacun.

L’usine est semi-mobile (unités principales sur châssis) et peut être déplacée tous les 5–7 ans à mesure que le front de carrière progresse.

Cette configuration est largement utilisée en Europe, Asie et Amérique du Nord, car elle équilibre haut débit, excellente forme des particules et faible coût de fonctionnement tout en respectant les normes environnementales strictes actuelles.

FAQ

1. Quelles matières premières peuvent être utilisées dans une usine de concassage ?

Les matières premières courantes incluent granite, basalte, calcaire, galets de rivière et autres roches dures ou moyennement dures utilisées en construction et infrastructures.

2. Quelles sont les principales machines d’une usine de concassage d’agrégats ?

Les équipements typiques comprennent un alimentateur vibrant, un concasseur à mâchoires, un concasseur à cône, un concasseur à impact, des cribles vibrants, convoyeurs à bande, collecteurs de poussière et systèmes de contrôle électrique.

3. Quelles tailles d’agrégats une usine peut-elle produire ?

Les usines peuvent produire plusieurs tailles telles que 0–5 mm (sable), 5–10 mm, 10–20 mm, 20–40 mm ou des granulométries personnalisées selon les normes locales et exigences clients.

4. Quelle est la capacité d’une usine de concassage typique ?

La capacité varie de moins de 50 t/h pour de petits projets à plus de 1 000 t/h pour de grandes carrières, selon la configuration et la demande du marché.

5. Est-il préférable d’utiliser une usine stationnaire ou mobile ?

Les usines stationnaires conviennent aux carrières de longue durée à haute capacité, tandis que les usines mobiles ou portables sont idéales pour des projets de courte durée, multiples sites ou espaces restreints.

6. Combien de temps faut-il pour installer une usine de concassage ?

Les délais varient selon la taille de l’usine, les autorisations, les travaux civils et la livraison des équipements, allant souvent de quelques mois pour les petites usines à plus d’un an pour les grandes installations complexes.

7. Une même usine peut-elle produire à la fois des agrégats et du sable manufacturé ?

Oui, en ajoutant des concasseurs appropriés (ex. VSI ou impact) et un criblage fin, la même usine peut produire simultanément des agrégats grossiers et du sable manufacturé.
